Tektronix AWG7122C任意波形發生器
名稱：信號發生器
品牌：
型號：
簡介：Tektronix AWG7122C任意波形發生器主要特點和優點 寬帶RF/MW 調制帶寬度 在高達9.6GHz 頻率范圍內產生復雜的寬帶信號 產生高達3.5GHz(1dB)的調制帶寬 波形序列和子序列 能創建無限循環、條狀、跳轉和條件分支...
申請服務
- 產品介紹
Tektronix AWG7122C任意波形發生器主要特點和優點
- 寬帶RF/MW 調制帶寬度
-
- 在高達9.6GHz 頻率范圍內產生復雜的寬帶信號
- 產生高達3.5GHz(1dB)的調制帶寬
- 波形序列和子序列
-
- 能創建無限循環、條狀、跳轉和條件分支
- 能復現實際環境的信號行為
- 動態跳轉能力
-
- 能創建可對外部環境變化作出反應的復雜波形
- 提供了高達10 位的垂直分辨率
-
- 產生1GHz 帶寬信號的SFDR 為54dBc
- 高存儲深度
-
- 使得能創建長而復雜的波形序列
- 直觀的用戶界面，縮短測試時間
- 集成PC，支持網絡連接，提供內置DVD、可拆卸硬盤、LAN、eSATA 和USB 端口
- 回放示波器和實時頻譜分析儀捕獲的信號，包括增強效應。還可加入增強效應，如增加預失真效應
- 從第三方工具中導入波形矢量，如MathCAD、MATLAB、Excel 及其他程序
Tektronix AWG7122C任意波形發生器應用
- 通信和國防電子寬帶射頻/ 微波信號
-
- 直接產生輸出載波可達9.6GHz 的寬帶射頻/ 微波信號
- 高速串行通信
-
- (復用模式，4 倍過采樣)產生復雜串行數據流的數據速率可達6Gb/s
- 無需外部合路器，直接產生各種形式的多電平信號，以完成時序(抖動)容限測試：
- 混合信號設計和測試
- 2 通道模擬輸出外加4 通道標記輸出
- 高速、低抖動的數據/ 脈沖和時鐘源
- 實際環境的、理想的或失真的信號－可同時在創建信號中加入任意信號損傷的組合
Tektronix AWG7122C任意波形發生器無與倫比的性能
對高性能任意波形生成的需求非常廣，涵蓋了各種各樣的應用。業內領先的AWG7000 系列任意波形發生器(AWG)在性能、采樣率、信號保真度和定時分辨率上代表著業界最前沿的標桿。在設計和測試流程中，能夠創建、生成或復現理想的、失真的或“現實世界”中的信號至關重要。AWG7000 系列AWG 具有高達24 GS/s 和10 位的垂直分辨率，為日益提高的測量挑戰提供了業內最優秀的信號激勵解決方案?？梢酝耆刂菩盘?hào)特性，因而很容易地生成非常復雜的信號。
AWG7000 系列的能力可通過增加以下關鍵特點而進一步增強：
Tektronix AWG7122C任意波形發生器公式編輯器
公式編輯器是一種ASCII 文本編輯器，通過載入、編輯和編譯公式文件，將文本描述轉變?yōu)椴ㄐ螖?shù)據。該編輯器可用客戶定義的參數來控制和靈活創建更復雜的波形。
Tektronix AWG7122C任意波形發生器波形序列和子序列
實時序列功能可創建極大的波形循環、跳轉和條件分支，從而產生更長更復雜的激勵信號，非常適合于復現真實環境中串行發送器的行為。
Tektronix AWG7122C任意波形發生器動態跳轉
動態跳轉能力支持了復雜信號的生成：支持動態地在預置波形列表中任意跳轉。用戶可以定義最多256 個不同的跳轉分支，以對外部控制命令進行精確的響應。
Tektronix AWG7122C任意波形發生器生成寬帶RF 信號

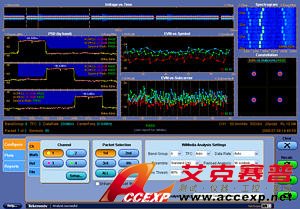

使用AWG7000 和RFXpress 可很容易地直接創建WiMedia 信號
創建RF 信號正變得越來越復雜，對工程師而言，精確創建一致性測試和余量測試所需的信號也變得更加困難。與RFXpress結合時，AWG7000系列可以應付這些嚴峻的設計挑戰。RFXpress是以數字方式合成調制基帶、IF 和RF信號的軟件包，可把信號生成功能帶到新的水平，全面利用AWG7000系列任意波形發生器(AWG)的寬帶信號生成功能。AWG7000和RFXpress 為工程師提供了“按需使用帶寬”功能，該功能可在9.6GHz頻率范圍內的任一頻率生成高達3.5GHz(1dB)的寬帶調制信號。
最前沿的數字射頻技術所需要的性能常常是超過其它儀器所能提供的，因?yàn)楫?dāng)前雷達、射頻通信、OFDM 和UWB 等應用中有不斷提升的寬帶和快速變化的要求。與RFXpress 結合使用時，AWG7000 系列可支持各種不同的調制格式，并簡化創建復雜RF波形的任務。AWG7000系列儀表可為客戶提供生成調制基帶、中頻(IF)信號或直接生成RF 波形的方式。

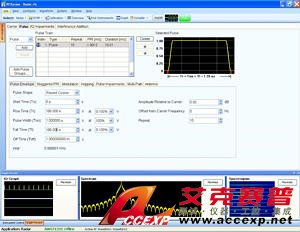

Tektronix AWG7122C任意波形發生器創建雷達信號
生成高級雷達信號通常需要AWG 在采樣率、模擬帶寬和存儲器方面有非同一般的性能。泰克AWG7000系列通過產生可高達3.5GHz(1dB)的寬調制帶寬，樹立了一種適合高級雷達信號生成的行業新標準。AWG7000 系列具有高達24GS/s 的采樣率，可直接產生以前AWG不可能生成的RF信號。在想要生成IQ的情況下，AWG7000 可提供通過強大的過采樣能力來改善信號質量。
AWG7000和RFXpress是創建復雜雷達信號的完美解決方案，在創建定制雷達脈沖程序組時，為客戶提供了極大的靈活性。使用AWG 能很容易地創建各種調制類型(如線性調頻、巴克碼和多相編碼、步進調頻和非線性調頻)，且RFXpress 的靈活性使得客戶能創建需要的自定義調制類型的波形。A W G 和RFXpress 聯合體還能生成帶參差PRI 的脈沖串來解決范圍和多普勒模糊的問題。同時，電子反對抗中的捷變頻、模擬包括天線掃描和多徑效應造成的脈沖間幅度變的斯威林目標模型等功能也包括在內。
Tektronix AWG7122C任意波形發生器創建通用OFDM
在當今的無線電世界中，對短距離和中等距離傳輸大數據量的應用來說，OFDM 正在越來越多地被選用。對需要產生OFDM信號以測試接收機的工程師來說，對帶寬的需求和多載波的挑戰是最為關鍵的問題。AWG7000 系列配合RFXpress使用時，用戶可對OFDM信號定義的各個參數進行配置。工程師可逐個符號地建立完整的OFDM 幀，或讓RFXpress 軟件針對信號的某些方面選擇默認值。AWG/RFXpress聯合體可支持各種數據使用AWG7000和SerialXpress很容易地創建數字信號的非理想特性碼格式，包括R/S 編碼、卷積和擾碼。用戶還可自由從符號定義每個子載波的類型、調制和基本數據。RFXpress 軟件可提供一份符號表，表中對所選符號中的所有載波進行了概述，由此可了解OFDM 符號各個方面的情況。OFDM包/幀可通過指定符號/ 幀之間的間隔來建立，并可通過添加帶限噪聲來對OFDM 包的某些部分加入壓力。
Tektronix AWG7122C任意波形發生器UWB-WiMedia (UWBCF/UWBCT)
使用AWG7000和SerialXpress很容易地創建數字信號的非理想特性
超寬帶(UWB)無線是一種正在發展的技術，針對低功耗、短距離應用而設計。UWB 已融入多種領先的技術，如無線USB。UWB 無線設備(和通用OFDM 無線設備相似)需要有較寬的信號帶寬和多載波。同時UWB 設計要求短脈沖和接近熱噪底的功率譜密度，讓創建UWB 的測試信號非常困難。幸運地是，AWG7000系列和RFXpress為UWB 測試信號的生成提供了可靠的解決方案。
AWG7000和RFXpress能在UWB頻譜中以數字方式合成和產生信號。對自定義的UWB 信號或針對最新WiMedia 規范定義的信號而言，AWG7000 解決方案可創建超過1.6GHz 調制帶寬的實時跳頻信號。RFXpress 軟件使用戶能完全控制其UWB信號的特性，包括導引同步序列和時間頻率碼等。對WiMedia應用的全部六個頻帶組(BG1~BG6)，使用AWG7000 可以在IQ、IF 或直接RF 信號中，也給用戶提供了直接產生射頻、中頻上變頻或基帶調制等三種不同的選擇。
Tektronix AWG7122C任意波形發生器生成高速串行信號

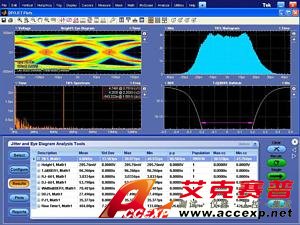

使用AWG7000 和SerialXpress 產生在數字信號，添加去加重
使用AWG7000 和SerialXpress 添加有信號還原的數字?jǐn)?shù)據
串行信號完全由簡單的0-1二進制數據組成。歷史上，工程師使用的是數據發生器來創建數字信號。隨著時鐘頻率的增加，數字?jǐn)?shù)據中的模擬行為越來越顯著，因此這些簡單的01 信號已開始看起來更像模擬波形。教科書中的0上升時間和完全平坦的波形已完全不能表示真實情況。電子環境有噪聲、抖動、串?dāng)_、分布電抗、電源變化及其它不理想情況。每種非理想情況都會對信號造成影響。實際環境的數字“方波”很少能夠與其理論描述相似。由于AWG7000 系列為模擬信號源，這就是最好的一體化解決方案，可用于創建數字?jǐn)?shù)據流并模擬實際環境中發生的模擬缺限。AWG7000 系列使用的是直接合成技術，允許工程師創建信號，并將通過傳輸線的傳播影響具體化。上升時間、脈沖形狀、延遲和失效都可用AWG7000 系列儀器進行控制。連同SerialXpress 軟件包一起使用時，工程師可以控制速率高達6Gbps 的數字信號的每個方面。這恰恰是嚴密的接收機測試要求所必須的。
SerialXpress 是一種集成軟件工具，使AWG7000 系列儀器可創建各種數字?jǐn)?shù)據損傷組合，如(隨機、周期性、正弦性)抖動、噪聲、預加重/ 去加重、碼間干擾(ISI)、占空比失真(DCD)和擴頻時鐘(SSC)。電路板和電纜的傳輸線效應可用tonchstone文件的方式調入到SerialXpress 來仿真。AWG7000 和S e r ia l X p r e s s 解決方案還為當今的高速串行接口應用(如SATA、DisplayPort、SAS、PCI-E、USB 和FiberChannel)提供了所需的基本波形庫。
在高速串行接口應用中，應對數字設計人員驗證、檢定和調試復雜數字設計時所面對的信號激勵問題，AWG7000系列提供了業界最佳的解決方案。這種基于文件的構架，使用直接合成來創建復雜數據信號的方法，為用戶的高速串行通信應用中最嚴苛的信號生成挑戰提供了操作簡單、可重復性高和靈活的一體化解決方案。
特點
|
規格(無注釋)－以保證性能以及對客戶擔保/ 保證的容限值來描述的產品特點。規格可在制造過程中以及產品手冊的性能驗證部分進行校核，對參數進行直接測量。
典型值(有注明)－以典型性能但非保證性能來描述的產品特點。所給的值不會進行擔保，但大部分單位將按所示水平執行。在制過程中或產品手冊的性能驗證部分未對典型特點進行測試。
標稱值(有注明)－以設計保證來描述的產品特點。標稱特點是非保證值，因此不會在制造過程中或產品手冊的性能驗證部分進行驗。 |
Tektronix AWG7122C任意波形發生器的一般特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 模數轉化器 | ||||
| 采樣率(標稱值) | 10 MS/s~12 GS/s (兩通道) | 12 GS/s~24 GS/s (1通道) | ||
| 分辨率(標稱值) | 10bit(不使用標尺輸出)或8bit(使用標尺輸出) | |||
| Sin (x)/x 滾降 | ||||
| Sin (x)/x (–1 dB) | 3.1 GHz | 6.2 GHz | ||
| Sin (x)/x (–3 dB) | 5.3 GHz | 10.6 GHz | ||
頻域特性
| 特性 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出頻率特性 | ||||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“采樣率/2.5”確定。 | |||
| Fmaximum | 4.8 GHz | 9.6 GHz | ||
| 有效頻率切換時間 | 從選定的F1 到F2的最小頻率切換時間由“1/Fmaximum”確定，僅適用于08 選項 | |||
| 標準配置 | ||||
| 切換時間(Ts) | 106 μs | 106 μs | ||
| 帶選項08(快速頻率切換) | ||||
| 切換時間(Ts) | 208 ps | 104 ps | ||
| 調制帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合， 并通過外部測量和使用頻率范圍內的校準共同修正到<1dB |
|||
| 調制帶寬(-1dB) (典型值) | 可達 420 MHz | 可達 1.7 GHz | 可達 2.5 GHz |
可達 3.5 GHz (歸零打開) 可達 2.5 GHz (歸零關閉) |
| 調制帶寬(-3dB) (–3 dB) (典型值) | 可達 740 MHz | 可達 2.9 GHz | 可達 4.3 GHz |
可達 6.2 GHz (歸零打開) 可達 4.3 GHz (歸零關閉) |
AWG7122C頻率 響應 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 幅度 特點 | ||||
| 幅度 | 按單端輸出值測量振幅電平 使用差動(兩端)輸出值時，振幅電平將高3dBm |
|||
| 范圍 (標稱值) | –22 dBm~10 dBm | –22 dBm~4 dBm | –2 dBm~4 dBm |
歸零打開: –2 dBm~4 dBm 歸零關閉: –8 dBm~–2 dBm |
| 分辨率 (標稱值) | 0.01 dB | |||
| 精度 | At –2 dBm 電平, 無偏移, ±0.3 dB | |||
| 輸出 平坦度 | 針對特點Sin (x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | |||
| 平坦度 (典型值) | ±1.0 dB, from 50 MHz~4.8 GHz | ±2.5 dB, from 50 MHz~9.6 GHz | ||

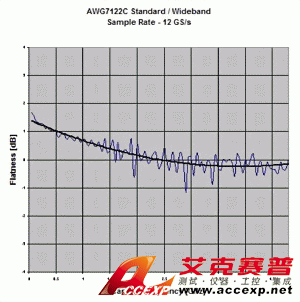

AWG7122C 標準/帶寬 平坦度 (典型值).

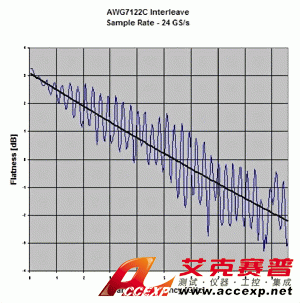

AWG7122C 通道復用 平坦度 (典型值).
時域 特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 數據速率 特點 | ||||
| 數據速率 | 按“采樣率/ 每個周期4 點”確定比特率，支持完全的非理想特性加入 | |||
| 比特率 (標稱值) | 3 Gb/s | 6 Gb/s | ||
| 上升時間/ 下降時間特點 | ||||
| 上升時間/ 下降時間 | 上升時間/ 下降時間為20%~80% 實測值，0.75 倍于行業標準10%~90% 上升時間/ 下降時間 | |||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 上升時間帶寬 | 上升時間帶寬特性通過模擬輸出上升時間轉化而來(0.26/Tr，以高斯模型) | |||
| Tr 帶寬 (–1 dB) (典型值) | 430 MHz | 2.0 GHz | 4.3 GHz | 3.6 GHz |
| Tr 帶寬 (–3 dB) (典型值) | 750 MHz | 3.5 GHz | 7.5 GHz | 6.2 GHz |
| 低通濾波器 | 貝塞爾型: 50 和 200 MHz | |||
| 輸出 幅度 特點 | ||||
| 幅度 | 差分輸出(+)~(-)之間測得的電平幅度 對單端輸出而言，電平幅度將為以下電壓電平的二分之一 |
|||
| 范圍 (標稱值) | 100 mVp-p~4.0 Vp-p | 100 mVp-p~2.0 Vp-p | 1.0 Vp-p~2.0 Vp-p |
歸零打開: 1.0 Vp-p~2.0 Vp-p 歸零關閉: 500 mVp-p~1.0 Vp-p |
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 在 0.5 V, 無偏移, ±(幅度的3% ±2 mV) |
歸零打開: ±( 電平的4% ±2 mV) 歸零關閉: ±( 電平的8% ±2 mV) |
||
| 偏移 | ||||
| 范圍 (標稱值) | ±0.5 V | |||
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 最小幅度, ±(2.0% of 偏移 ±10 mV) | |||
共同特性
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 失真 特點 | ||||
| 無雜散動態 范圍 (SFDR) | SFDR 按直接生成載波頻率的函數確定。諧波不包括在內 | |||
| SFDR (典型值) |
采樣時鐘: 12 GS/s, 10位操作 頻率: 50 MHz~4.8 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 頻率: 50 MHz~9.6 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC~1.0 GHz 載波 | –54 dBc | –54 dBc | ||
| 1.0~2.4 GHz 載波 | –46 dBc | –46 dBc | ||
| 2.4~3.5 GHz 載波 | –38 dBc | –38 dBc | ||
| 3.5~4.8 GHz 載波 | –30 dBc | –30 dBc | ||
| 4.8~9.6 GHz 載波 | –26 dBc | |||
| 無雜散動態 范圍 (SFDR) | 被看作調制帶寬并與外頻上變頻一起使用時，該規格值將保持不變且不受載波頻率的配。諧波不包括在內 | |||
| SFDR (典型值) |
采樣時鐘: 12 GS/s, 10位操作 調制 帶寬: 達 2.5 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 調制 帶寬: 達 3.5 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC~1.0 GHz 帶寬 | –54 dBc | –54 dBc | ||
| DC~2.4 GHz 帶寬 | –46 dBc | –46 dBc | ||
| DC~3.5 GHz 帶寬 | –38 dBc | –38 dBc | ||
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 諧波 失真 |
采樣時鐘: 12 GS/s, 10位操作 32點 波形 375 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 32點 波形 750 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 諧波 | < –35 dBc | < –42 dBc | < –40 dBc | |
| 非諧波 失真 |
采樣時鐘: 12 GS/s, 10位操作 32點 波形 375 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 32點 波形 750 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 雜散 | < –50 dBc | < –45 dBc | ||
| 相噪 失真 |
采樣時鐘: 12 GS/s, 10位操作 32點 波形 375 MHz 輸出 幅度：在偏移為0 時，為4dBm(1 Vp-p) |
采樣時鐘: 24 GS/s, 10位操作 32點 波形 750 MHz 輸出 幅度：在偏移為0 時， |
||
| 相噪 | 10kHz 偏移時<-90dBc/Hz | 10kHz 偏移時<-85dBc/Hz | ||
AWG7112C 標準/帶寬 相噪 (典型值).

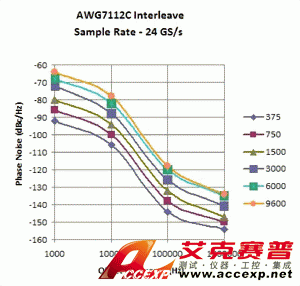

AWG7112C 通道復用 相噪 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 抖動 | ||||
| 隨機 抖動 (典型值) | 1010 時鐘 碼型 | |||
| RMS值 | 1.6 ps | 0.9 ps | ||
| 總抖動 (典型值) | 215 – 1 數據碼型 (@ 10–12 BER) | |||
| P-P值 | 0.5 Gb/s時50 ps | 3 Gb/s時30 ps | 2~6Gb/s 時20ps | |
| 輸出脈沖 特點 | ||||
| 脈沖 響應 | ||||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 定時偏移(典型值) | <20ps(在每條通道(+)正輸出和(-)負輸出之間) | <12ps(在每條通道(+)正輸出和(-)負輸出之間) | ||
| 標記輸出延遲 (典型值) |
50 MHz: 9.7 ns 200 MHz: 3.9 ns |
2.1 ns | 0.5 ns | 0.9 ns |
| 通道復用時延調節(典型值) | 時延調節：采樣率± 180 度 (如24GS/s：83ps = 360 度， 0.1 度分辨率) |
|||
| 通道復用幅度調節(典型值) | 幅度調節：1mV 分辨率 | |||
定義
|
規格 (無注釋) – 以保證性能以及對客戶擔保/ 保證的容限值來描述的產品特性。規格可在制造過程中以及產品手冊的性能驗證部分進行校核，對參數進行直接測量。
典型值 (有注明) – 以典型性能但非保證性能來描述的產品特性。所給的特性不是保證性能，但大部分產品個體可達到所示水平。在制造過程中或產品手冊的性能驗證部分未對典型特點進行測試。
標稱值 (有注明) – 以設計保證來描述的產品特征。標稱特征不是保證值，因此不會在制造過程中或產品手冊的性能驗證部分進行校驗。 |
AWG7082C 系列規格的一般特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 模數轉化器 | ||||
| 采樣率 (標稱值) | 10 MS/s~8 GS/s (兩通道) | 8 GS/s~16 GS/s (1通道) | ||
| 分辨率 (標稱值) | 10bit(不使用標尺輸出)或8bit(使用標尺輸出) | |||
| Sin (x)/x 滾降 | ||||
| Sin (x)/x (–1 dB) | 2.0 GHz | 4.0 GHz | ||
| Sin (x)/x (–3 dB) | 3.5 GHz | 7.0 GHz | ||
頻域特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出頻率 特點 | ||||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“SR/2.5 確定。” | |||
| Fmaximum | 3.2 GHz | 6.4 GHz | ||
| 有效頻率切換時間 | 從選定的F1 到F2的最小頻率切換時間由“1/Fmaximum”確定，僅適用于08 選項 | |||
| 標準配置 | ||||
| 切換時間(Ts) | 8.0 ns | 160 μs | ||
| 選項 08 (快速頻率切換) | ||||
| 切換時間 (Ts) | 313 ps | 156 ps | ||
| 調制 帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合，并通過外部測量和使用頻率范圍內的校準共同修正到<1dB | |||
| 調值帶寬 (–1 dB) (典型值) | 達 420 MHz | 達 1.4 GHz | 達 1.9 GHz |
達 3.0 GHz (歸零打開) 達 1.9 GHz (歸零關閉) |
| 模數帶寬 (–3 dB) (典型值) | 達 740 MHz | 達 2.5 GHz | 達 3.2 GHz |
達 5.2 GHz (歸零打開) 達 3.2 GHz (歸零關閉) |

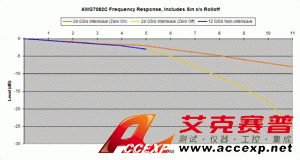

AWG7082C頻率 響應 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 幅度 特性 | ||||
| 幅度 | 按單端輸出值測量振幅電平 使用差分(兩端)輸出值時，振幅電平將高3dBm |
|||
| 范圍 (標稱值) | –22 dBm~10 dBm | –22 dBm~4 dBm | –2 dBm~4 dBm |
歸零打開: –2 dBm~4 dBm 歸零關閉: –8 dBm~–2 dBm |
| 分辨率 (標稱值) | 0.01 dB | |||
| 精度 | At –2 dBm 電平時, 無偏移, ±0.3 dB | |||
| 輸出 平坦度 | 針對特點Sin (x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | |||
| 平坦度 (典型值) | ±1.0 dB, from 50 MHz~3.2 GHz | ±2.5 dB, from 50 MHz~6.4 GHz | ||

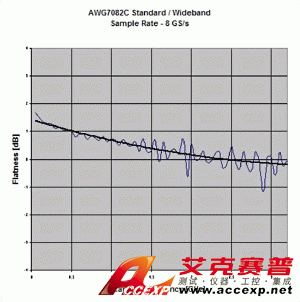

AWG7082C 標準/帶寬 平坦度 (典型值).

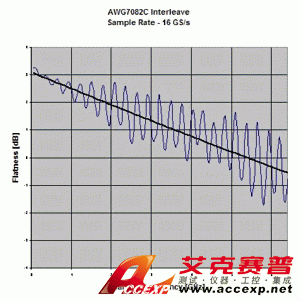

AWG7082C 通道復用 平坦度 (典型值).
時域 特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 數據速率 特點 | ||||
| 數據速率 | 按“采樣率/ 每個周期4 點”確定比特率，容許生成全減值 | |||
| 比特率 (標稱值) | 2 Gb/s | 4 Gb/s | ||
| 上升時間/ 下降時間 特點 | ||||
| 上升時間/ 下降時間 | 電平為20%~80% 時測得的上升時間/ 下降時間，根據10%~90% 電平這一行業標準，相關的因數為0.75 |
|||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 上升時間帶寬 | 上升時間帶寬特性通過模擬輸出上升時間轉化而來(0.26/Tr，以高斯模型) | |||
| Tr 帶寬 (–1 dB) (典型值) | 430 MHz | 2.0 GHz | 4.3 GHz | 3.6 GHz |
| Tr 帶寬 (–3 dB) (典型值) | 750 MHz | 3.5 GHz | 7.5 GHz | 6.2 GHz |
| 低通濾波器 | 貝塞爾型: 50 and 200 MHz | |||
| 輸出 幅度 特性 | ||||
| 幅度 | 差分輸出(+)~(-)之間測得的振幅電平 對單端輸出而言，振幅電平將為以下電壓電平的二分之一 |
|||
| 范圍 (標稱值) | 100 mVp-p~4.0 Vp-p | 100 mVp-p~2.0 Vp-p | 1.0 Vp-p~2.0 Vp-p |
歸零打開: 1.0 Vp-p~2.0 Vp-p 歸零關閉: 500 mVp-p~1.0 Vp-p |
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 在0.5 V時, 無偏移, ±(幅度的3% ±2 mV) |
歸零打開: ±( 電平的4% ±2 mV) 歸零關閉: ±( 電平的8% ±2 mV) |
||
| 偏移 | ||||
| 范圍 (標稱值) | ±0.5 V | |||
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 最小幅度時， ±(偏移的2.0% ± 10mV) |
|||
共同特性
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 失真 特點 | ||||
| 無雜散動態 范圍 (SFDR) | SFDR 按直接生成載波頻率的函數確定。諧波不包括在內 | |||
| SFDR (典型值) |
采樣時鐘: 12 GS/s, 10位操作 頻率: 50 MHz~3.2 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 頻率: 50 MHz~6.4 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC~1.0 GHz 載波 | –54 dBc | –54 dBc | ||
| 1.0~2.4 GHz 載波 | –46 dBc | –46 dBc | ||
| 2.4~3.5 GHz 載波 | –40 dBc | –40 dBc | ||
| 3.5~4.8 GHz 載波 | –32 dBc | |||
| 4.8~6.4 GHz 載波 | –28 dBc | |||
| 無雜散動態 范圍 (SFDR) | 被看作調制帶寬并與外頻上變頻一起使用時，該規格值將保持不變且不受載波頻率的支配，諧波不包括在內。 | |||
| SFDR (典型值) |
采樣時鐘: 8 GS/s, 10位操作 調制 帶寬: 達 1.9 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 16 GS/s, 10位操作 調制 帶寬: 達 3.0 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC到1.0 GHz 的帶寬 | –54 dBc | –54 dBc | ||
| DC到2.4 GHz 的帶寬 | –46 dBc | –46 dBc | ||
| DC到3.5 GHz 的帶寬 | –40 dBc | |||
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 諧波 失真 |
采樣時鐘: 8 GS/s, 10位操作 32點 波形 250 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 16 GS/s, 10位操作 32點 波形 500 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 諧波 | < –35 dBc | < –42 dBc | < –40 dBc | |
| 非諧波 失真 |
采樣時鐘: 8 GS/s, 10位操作 32點 波形 250 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 16 GS/s, 10位操作 32點 波形 500 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 雜散 | < –50 dBc | < –45 dBc | ||
| 相噪 失真 |
時鐘: 8 GS/s, 10位操作 32點 波形 250 MHz 輸出 幅度：在偏移為0 時，為4dBm (1 Vp-p) |
時鐘: 16 GS/s, 10位操作 32點 波形 500 MHz 輸出 幅度：偏移為0 時為 –2 dBm (0.5 Vp-p) |
||
| 相噪 | 10kHz 偏移時<-90dBc/Hz | 10kHz 偏移時<-85dBc/Hz | ||

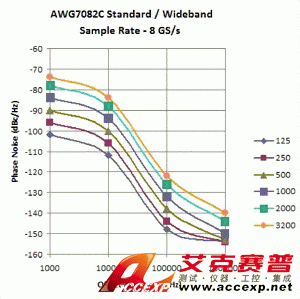

AWG7082C 標準/帶寬 相噪 (典型值).

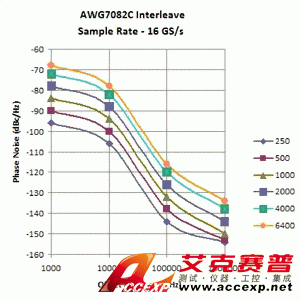

AWG7082C 通道復用 相噪 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 抖動 | ||||
| 隨機 抖動 (典型值) | 1010 時鐘 碼型 | |||
| RMS值 | 1.6 ps | 0.9 ps | ||
| 總抖動 (典型值) | 215 – 1 數據碼型 (@ 10–12 BER) | |||
| P-P值 | 0.5Gb/s 時50ps | 2Gb/s 時30ps | 2~4Gb/s 時20ps | |
| 輸出脈沖 特點 | ||||
| 脈沖 響應 | ||||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 定時偏移(典型值) | <20ps(在每條通道(+)正輸出和(-)負輸出之間) | <12ps(在每條通道(+) 正輸出和(-)負輸出之間) |
||
| 標記輸出延遲(典型值) |
50 MHz: 9.7 ns 200 MHz: 3.9 ns |
2.1 ns | 0.5 ns | 0.9 ns |
| 通道復用偏移調節(典型值) | 偏移調節：采樣率± 180 度 (典型值) (如24GS/s：83ps = 360 度，0.1 度分辨率) |
|||
| 通道復用級數調節(典型值) | 電平調節：1mV 分辨率 | |||
AWG7000C 系列的公共特征
共同 硬件 特性
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出數量 | 2 通道，非通道復用 | 2 通道，非通道復用 1 通道，通道復用 |
||
| 輸出 連接器 | 差分, SMA (前面板) | |||
| 輸出阻抗(標稱值) | 50 Ω | |||
| 波形 長度 |
標準配置 –達32M 點 擴展內存 –達64M 點 |
標準配置 –達64M點 擴展內存 –達128M 點 |
||
| 波形數量 | 1~16,200 | |||
| 序列長度/計數器 | 1~16,000 步, 1~65,536 | |||
| 運行模式 | ||||
| 連續運行 | 循環輸出波形。如果定義了一個序列，那么可以應用序列順序和重復功能。 | |||
| 觸發運行 | 只在收到內部觸發、外部觸發、編程(GPIB、LAN)觸發或手動觸發時輸出波形一次 | |||
| 選通運行 | 在選通為“真”時開始輸出波形，在選通為“假”時復位到起始位置 | |||
| 序列 | 根據所選序列定義輸出波形 | |||
| 跳轉 | 同步和異步 | |||
| 采樣時鐘 | ||||
| 分辨率 | 8 位有效數字 | |||
| 精度 | ±(1ppm+ 老化)以內，老化：± 1ppm/ 年以內 | |||
| 內部觸發發生器 | ||||
| 范圍 | 1.0 μs~10.0 s | |||
| 分辨率 | 3 位有效數字，最小0.1μs | |||
| 輸出時延偏移控制 | ||||
| 范圍 | –100~100 ps | |||
| 分辨率 | 1 ps | |||
| 精度 | ±(設定值的10%+10ps) | |||
公共 軟件特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 操作系統/ 周邊設備/IO |
Windows 7 4GB 內存 160GB 硬盤驅動器(可拆卸后面板，可選前面安裝套件) CD/DVD 驅動器(前面板) 包括USB 緊湊型鍵盤和鼠標 USB2.0 兼容端口(共6 個，前面2 個，后面4 個) PS/2 鼠標和鍵盤連接器(后面板) RJ-45 以外網連接器(后面板)支持10/100/1000BASE-T DVI-I 錄像機(后面板)，用于外部監控 eSATA(后面板) |
|||
| 顯示器特點 | LED 背光監控器，帶觸摸屏，10.4 英寸 (264 mm)1024 × 768 (V) XGA | |||
| 波形文件導入功能 |
按產品系列劃分的導入波形格式： 泰克AWG5000 或AWG7000 系列創建的*.AWG 文件 泰克任意波形發生器(如AWG400/500/600/700 系列)創建的*.PAT、*.SEQ、*.WFM 和*.EQU 文件格式 來自泰克實時頻譜分析儀的*.IQT 和*.TIQ 文件 泰克AFG3000 系列任意/ 函數發生器創建的*.TFW 文件 泰克DTG5000 系列數據計時發生器創建的*.DTG 文件 泰克TDS/DPO 系列示波器創建的*.WFM 或*.ISF 文件，文本文件(*.TXT) |
|||
| 波形文件導出功能 |
按系列劃分的導出波形格式： 泰克AWG400/500/600/700(*.wfm 或*.pat)和文本格式 |
|||
| 第三方軟件驅動程序 | IVI-COM 驅動程序和MATLAB 庫 | |||
| 儀器控制/ 數據傳送 | ||||
| GPIB | 遠程控制和數據傳送(符合IEEE488.1 標準，與IEEE-Std 488.2 和SCPI-1999.0 兼容) | |||
| 以太網 | 遠程控制和數據傳送(符合IEEE 802.3 標準) | |||
| TekLink | 遠程控制和數據傳送(泰克產品高速互聯和通信的專用總線) | |||
輔助輸出
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 帶放大器 | 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 標記輸出 | ||||
| 輸出通道數 | 總計：4 個(每條通道2 個) | 總計：2 個(每條通道2 個) | ||
| 輸出模式 | 差分 | |||
| 連接器 | SMA (前面板) | |||
| 阻抗 | 50 Ω | |||
| 電平 (至 50 Ω) | 差分輸出(+)~(-)之間測得的振幅電平 對單端輸出而言，振幅電平將為以下電壓電平的二分之一 |
|||
| 窗口 | –2.8 V~2.8 V | |||
| 幅度 | 1.0 Vp-p~2.8 Vp-p | |||
| 分辨率 | 10 mV | |||
| 精度 | ±(設定值的10%+75mV) | |||
| 上升時間/ 下降時間 (20%~80%) | 45 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0.0 V) | |||
| 定時偏移 | ||||
| 同一標尺內部偏移(典型值) | <13ps(在每條通道(+)正輸出和(-)負輸出之間) | |||
| 同一模擬通道(典型值) | <30ps(標記1 和標記2 輸出之間) | |||
| 延遲控制 | ||||
| 范圍 | 0~300 ps | |||
| 分辨率 | 1 ps | |||
| 精度 | ±(設定值的5%+50ps) | |||
| 抖動 | ||||
| 隨機 RMS (典型值) | 1 ps | |||
| 總峰峰值(典型值) | 30 ps (215 – 1 PN 碼型＠ 10–12 BER) | |||
| 10 MHz 參考輸出 | ||||
| 幅度 | 1.2 Vp-p 至 50 Ω, 最大2.5V，開 | |||
| 連接器 | BNC (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
| DC 輸出 | ||||
| 數量 | 4 個，獨立控制 | |||
| 范圍 | –3.0~5.0 V | |||
| 分辨率 | 10 mV | |||
| 精度 | ±(設定值的3%+120mV) | |||
| 連接器 | 2 × 4 針頭(前面板) | |||
| Current (max) | ±30 mA | |||
輔助輸入
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 帶放大器 | 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 觸發/ 選通輸入 | ||||
| 極性 | Pos or Neg | |||
| 范圍 | 50 Ω: ±5 V, 1 kΩ: ±10 V | |||
| 連接器 | BNC (前面板) | |||
| 阻抗 | 50 Ω, 1 kΩ | |||
| 門限 | ||||
| 電平 | –5.0 V~5.0 V | |||
| 分辨率 | 0.1 V | |||
| 觸發到輸出不確定性 | ||||
| 異步 (典型值) | 內部/ 外部時鐘和觸發之間定時: 12GS/s 時0.5ns，10GS/s 時0.7ns，9GS/s 時0.8ns，6GS/s 時1.0ns | |||
| 同步 (典型值) | 外部時鐘和觸發之間定時: 12GS/s，X1 時鐘分頻器，與特定定時同時觸發模式(120 psp-p, 30 psRMS) | |||
| 同步 (典型值) | 外部10MHz 參考和觸發之間定時:12GS/s 設置，與特定定時同時觸發模式(120 psp-p, 30 psRMS) | |||
| 同步 (典型值) | 外部可變參考源和觸發之間定時: 2n (n:整數)參考時鐘設置，與特定定時同時觸發模式(50 psp-p, 10 psRMS) | |||
| 觸發模式 | ||||
| 最小脈沖寬度 | 20 ns | |||
| 觸發抑制 | 832 × 采樣周期 – 100 ns | |||
| 輸出延遲 | 128 × 采樣周期 + 250 ns | |||
| 選通模式 | ||||
| 最小脈沖 寬度 | 1024 × 采樣周期 + 10 ns | |||
| 輸出延遲 | 640 × 采樣周期 + 260 ns | |||
| 動態跳轉 | ||||
| 連接器 | 后面板上的15 針DSUB | |||
| 電平 | TTL +5 V 相容輸入，3.3 V LV CMOS 電平 | |||
| 阻抗 | 由1kΩ 電阻器拉高到3.3V | |||
| Strobe | 必須選通跳轉目標 | |||
| 事件輸入 | ||||
| 極性 | 正或負 | |||
| 范圍 | 50 Ω: ±5 V, 1 kΩ: ±10 V | |||
| 連接器 | BNC (前面板) | |||
| 阻抗 | 50 Ω, 1 kΩ | |||
| 門限 | ||||
| 電平 | –5.0~5.0 V | |||
| 分辨率 | 0.1 V | |||
| 序列模式 | ||||
| 最小脈沖 寬度 | 20 ns | |||
| 事件抑制 | 900 × 采樣周期 + 150 ns | |||
| 輸出延遲 | 1024 × 采樣周期 + 280 ns (跳轉定時: 異步 jump) | |||
| 外部時鐘輸入 | ||||
| 輸入電壓范圍 | 1.4 Vp-p~2.2 Vp-p, 7 dBm~11 dBm | |||
| 頻率 范圍 | 6 GHz~12 GHz (可以接受的頻率漂移是± 0.1%) | |||
| 時鐘分頻器 | 1/1, 1/2, 1/4...1/256 | |||
| 連接器 | SMA (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
| 固定參考時鐘輸入 | ||||
| 輸入電壓范圍 | 0.2 Vp-p~3.0 Vp-p | |||
| 頻率 范圍 | 10 MHz, 20 MHz, 100MHz(± 0.1% 范圍內) | |||
| 連接器 | BNC (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
| 可變參考時鐘輸入 | ||||
| 輸入電壓范圍 | 0.2 Vp-p~3.0 Vp-p | |||
| 頻率 范圍 | 5 MHz~800 MHz (可以接受的頻率漂移是± 0.1%) | |||
| 倍乘率 | 1~2400 | 2~4800 | ||
| 連接器 | BNC (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
物理特點
| 尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 245 | 9.6 |
| 寬度 | 465 | 18.0 |
| 深度 | 500 | 19.7 |
| 重量 | 公斤 | 磅 |
| 凈重 (儀器) | 19 | 41.9 |
| 凈重 (帶儀器) | 28 | 61.7 |
| 機械冷卻 | ||
| 間隙 | 厘米 | 英寸 |
| 頂部/底部 | 2 | 0.8 |
| 側面 | 15 | 6 |
| 后面 | 7.5 | 3 |
| 電源 | ||
| 額定值 | 100~240 V AC, 47~63 Hz | |
| 功耗 | 450 W | |
環境特點
| 特點 | 說明 |
|---|---|
| 溫度 | |
| 工作 | 10~40 °C |
| 非工作 | 20~60 °C |
| 濕度 | |
| 工作 | 30℃及以下時，5%~80% 相對濕度(% RH)， 30℃~50℃時，5%~45% 相對濕度 |
| 非工作 | 30℃及以下時，5%~90% 相對濕度(% RH)， 30℃~50℃時，5%~45% 相對濕度 |
| 海拔高度 | |
| 工作 | 最高 10,000 ft. (3,048 m) |
| 非工作 | 最高 40,000 ft. (12,192 m) |
| 振動 | |
| 正弦 | |
| 工作 | 0.33 mm p-p (0.013 英寸 p-p) 恒定位移, 5~55Hz |
| 非工作 | 無 |
| 隨機 | |
| 工作 | 0.27 g RMS, 5~500 Hz, 每個軸10 分鐘 |
| 非工作 | 2.28 g RMS, 5~500 Hz, 每個軸10 分鐘 |
| 機械撞擊 | |
| 工作 | 半正弦機械撞擊，30g峰值幅度，11ms時長， 每個軸每個方向下跌3 次 |
| 非工作 | 半正弦機械撞擊，10 g 峰值幅度，11ms 時長，每個軸每個方向下跌3 次 |
| 規章 | |
| 安全 | UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1 |
| 輻射 | EN55011 (Class A), IEC61000-3-2, IEC61000-3-3 |
| 抗擾度 | IEC61326, IEC61000-4-2/3/4/5/6/8/11 |
| 地區認證 | |
| 歐洲 | EN61326 |
| 澳大利亞/新西蘭 | AS/NZS 2064 |
訂貨信息
任意波形發生器
AWG7122C
12.0GS/s(通道復用時24GS/s)，8/10 位，32M 點，2 通道任意波形發生器。
AWG7082C
8.0GS/s(通道復用時16GS/s)，8/10 位，32M 點，2 通道任意波形發生器。
所有型號均包括:: 配套袋、前面保護罩、USB鼠標、緊湊型USB鍵盤、DC 輸出線束、觸摸屏鐵筆(每套2 個)、AWG7000C 系列產品軟件光盤和說明、文檔光盤和瀏覽器、快速入門用戶手冊、注冊卡、校準證明、電源線、50Ω SMA 端接器(每套3 個)。
注： 在訂貨時請指明電源線和語言選項.
儀器 選項s
產品選項
| 選項 | AWG7122C, AWG7082C |
|---|---|
| 選項01 |
波形記錄長度擴展(從32M 點到64M 點)
|
| 選項 06 | 24GS/s(AWG7122C)、16GS/s(AWG7082C)時的通道復用輸出(包括選項02- 高帶寬輸出)、替代標準輸出(帶選項06 的AWG7122C需要出口許可證) |
| 選項 08 | 快速序列切換(需要出口許可證) |
| 選項 09 | 子序列和動態跳轉選項(針對傳統AWG400、AWG500、AWG600 和 AWG700 創建的子序列文件的兼容選項) |
國際電源線
| 選項 | 說明 |
|---|---|
| 選項 A0 | 北美 |
| 選項 A1 | 歐洲 |
| 選項 A2 | 英國 |
| 選項 A3 | 澳大利亞 |
| 選項 A5 | 瑞士 |
| 選項 A6 | 日本 |
| 選項 A10 | 中國 |
| 選項 A11 | 印度 |
| 選項 A99 | 無電源線或交流電轉接器 |
語言選項
| 選項 | Description |
|---|---|
| 選項 L0 | 英語手冊 |
| 選項 L5 | 日語手冊 |
| 選項 L7 | 簡體中文手冊 |
| 選項 L8 | 繁體中文手冊 |
| 選項 L10 | 俄語手冊 |
應用軟件
| 產品 | 說明 |
|---|---|
| RFX100 | 通用IQ、IF 和RF 信號創建軟件包 |
| 選項 UWBCF | RFXpress 插件，用來創建UWB-WiMedia IQ、IF 和RF 標準信號 (需要RFX100 作為前提條件) |
| 選項 UWBCT | RFXpress 插件，用來創建UWB-WiMedia IQ、IF和RF自定義和標準信號((需要RFX100作為前提條件，包括選項UWBCF) |
| 選項 OFDM | RFXpress 插件，用來創建通用OFDM 信號 ((需要RFX100 作為前提條件) |
| 選項 RDR | RFXpress 插件，用來創建通雷達信號 ((需要RFX100 作為前提條件) |
| 選項 SPARA | S 參數仿真和DUT 特性描述 ((需要RFX100 作為前提條件) |
| SDX100 | 抖動生成軟件包(包括USB 加密狗) |
| 選項 ISI | S參數和ISI創建軟件((需要SDX100作為前提條件) |
| 選項 SSC | 加入擴頻時鐘選項((需要SDX100作為前提條件) |
服務選項
| 選項 | Description |
|---|---|
| 服務選項(如AWG7122C 選項C3) | |
| 選項 CA1 | 提供一次校準服務 |
| 選項 C3 | 三年校準服務 |
| 選項 C5 | 五年校準服務 |
| 選項 D1 | 校準數據報告 |
| 選項 D3 | 三年校準數據報告(要求選項C3) |
| 選項 D5 | 五年校準數據報告(要求選項C5) |
| 選項 R3 | 三年維修服務 |
| 選項 R5 | 五年維修服務 |
| 追加購買售后服務：(如AWG7122C-CA1) | |
| CA1 | 提供一次校準服務 |
| R3DW | 三年維修服務 |
| R5DW | 五年維修服務 |
| R2PW | 過保修期后兩年維修服務 |
| R1PW | 過保修期后一年維修服務 |
產品升級
| 產品 | 訂貨選項 | 說明 | |
|---|---|---|---|
| AWG7122C | AWG70CUP | 選項 M02 | 波形長度從32M擴展到64M |
| AWG7082C | AWG70CUP | 選項 M01 | |
| AWG7122C | AWG70CUP | 選項 S02 | 從標配升級到選項08(快速序列切換)，要求出口許可證 |
| AWG7082C | AWG70CUP | 選項 S01 | |
| AWG7122C | AWG70CUP | 選項 S49 | 升級為增加子序列和動態跳轉 |
| AWG7082C | AWG70CUP | 選項 S29 | |
推薦附件
| 項目 | 說明 | 部件編號 |
|---|---|---|
| 針頭 | ||
| SMA 電纜 | 40 英寸 (102厘米) | 012-1690-xx |
| SMB 電纜 | 20 英寸 (51厘米) | 012-1503-xx |
| 機架安裝套件 | 機架安裝套件，帶說明 | 016-1983-xx |
| 正面可拆卸硬盤托盤 | 正面可拆卸硬盤托盤 | 016-1979-xx |
| 用于AWG5000/7000 系列的備用硬盤 | SATA 磁盤組件(不安裝軟件)，說明書 | 650-5336-xx |
| 快速入門用戶手冊 | 英語 | 071-2481-xx |
| 日語 | 071-2482-xx | |
| 簡體中文 | 071-2483-xx | |
| 繁體中文 | 071-2484-xx | |
| 俄文 | 020-2971-xx | |
| 保養手冊l | 保養手冊，英語 | 訪問泰克公司網站 |
保修
一年部件和人工.
特點
|
規格(無注釋)－以保證性能以及對客戶擔保/ 保證的容限值來描述的產品特點。規格可在制造過程中以及產品手冊的性能驗證部分進行校核，對參數進行直接測量。
典型值(有注明)－以典型性能但非保證性能來描述的產品特點。所給的值不會進行擔保，但大部分單位將按所示水平執行。在制過程中或產品手冊的性能驗證部分未對典型特點進行測試。
標稱值(有注明)－以設計保證來描述的產品特點。標稱特點是非保證值，因此不會在制造過程中或產品手冊的性能驗證部分進行驗。 |
AWG7122C 系列規格的一般特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 模數轉化器 | ||||
| 采樣率(標稱值) | 10 MS/s~12 GS/s (兩通道) | 12 GS/s~24 GS/s (1通道) | ||
| 分辨率(標稱值) | 10bit(不使用標尺輸出)或8bit(使用標尺輸出) | |||
| Sin (x)/x 滾降 | ||||
| Sin (x)/x (–1 dB) | 3.1 GHz | 6.2 GHz | ||
| Sin (x)/x (–3 dB) | 5.3 GHz | 10.6 GHz | ||
頻域特性
| 特性 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出頻率特性 | ||||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“采樣率/2.5”確定。 | |||
| Fmaximum | 4.8 GHz | 9.6 GHz | ||
| 有效頻率切換時間 | 從選定的F1 到F2的最小頻率切換時間由“1/Fmaximum”確定，僅適用于08 選項 | |||
| 標準配置 | ||||
| 切換時間(Ts) | 106 μs | 106 μs | ||
| 帶選項08(快速頻率切換) | ||||
| 切換時間(Ts) | 208 ps | 104 ps | ||
| 調制帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合， 并通過外部測量和使用頻率范圍內的校準共同修正到<1dB |
|||
| 調制帶寬(-1dB) (典型值) | 可達 420 MHz | 可達 1.7 GHz | 可達 2.5 GHz |
可達 3.5 GHz (歸零打開) 可達 2.5 GHz (歸零關閉) |
| 調制帶寬(-3dB) (–3 dB) (典型值) | 可達 740 MHz | 可達 2.9 GHz | 可達 4.3 GHz |
可達 6.2 GHz (歸零打開) 可達 4.3 GHz (歸零關閉) |
AWG7122C頻率 響應 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 幅度 特點 | ||||
| 幅度 | 按單端輸出值測量振幅電平 使用差動(兩端)輸出值時，振幅電平將高3dBm |
|||
| 范圍 (標稱值) | –22 dBm~10 dBm | –22 dBm~4 dBm | –2 dBm~4 dBm |
歸零打開: –2 dBm~4 dBm 歸零關閉: –8 dBm~–2 dBm |
| 分辨率 (標稱值) | 0.01 dB | |||
| 精度 | At –2 dBm 電平, 無偏移, ±0.3 dB | |||
| 輸出 平坦度 | 針對特點Sin (x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | |||
| 平坦度 (典型值) | ±1.0 dB, from 50 MHz~4.8 GHz | ±2.5 dB, from 50 MHz~9.6 GHz | ||
AWG7122C 標準/帶寬 平坦度 (典型值).
AWG7122C 通道復用 平坦度 (典型值).
時域 特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 數據速率 特點 | ||||
| 數據速率 | 按“采樣率/ 每個周期4 點”確定比特率，支持完全的非理想特性加入 | |||
| 比特率 (標稱值) | 3 Gb/s | 6 Gb/s | ||
| 上升時間/ 下降時間特點 | ||||
| 上升時間/ 下降時間 | 上升時間/ 下降時間為20%~80% 實測值，0.75 倍于行業標準10%~90% 上升時間/ 下降時間 | |||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 上升時間帶寬 | 上升時間帶寬特性通過模擬輸出上升時間轉化而來(0.26/Tr，以高斯模型) | |||
| Tr 帶寬 (–1 dB) (典型值) | 430 MHz | 2.0 GHz | 4.3 GHz | 3.6 GHz |
| Tr 帶寬 (–3 dB) (典型值) | 750 MHz | 3.5 GHz | 7.5 GHz | 6.2 GHz |
| 低通濾波器 | 貝塞爾型: 50 和 200 MHz | |||
| 輸出 幅度 特點 | ||||
| 幅度 | 差分輸出(+)~(-)之間測得的電平幅度 對單端輸出而言，電平幅度將為以下電壓電平的二分之一 |
|||
| 范圍 (標稱值) | 100 mVp-p~4.0 Vp-p | 100 mVp-p~2.0 Vp-p | 1.0 Vp-p~2.0 Vp-p |
歸零打開: 1.0 Vp-p~2.0 Vp-p 歸零關閉: 500 mVp-p~1.0 Vp-p |
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 在 0.5 V, 無偏移, ±(幅度的3% ±2 mV) |
歸零打開: ±( 電平的4% ±2 mV) 歸零關閉: ±( 電平的8% ±2 mV) |
||
| 偏移 | ||||
| 范圍 (標稱值) | ±0.5 V | |||
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 最小幅度, ±(2.0% of 偏移 ±10 mV) | |||
共同特性
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 失真 特點 | ||||
| 無雜散動態 范圍 (SFDR) | SFDR 按直接生成載波頻率的函數確定。諧波不包括在內 | |||
| SFDR (典型值) |
采樣時鐘: 12 GS/s, 10位操作 頻率: 50 MHz~4.8 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 頻率: 50 MHz~9.6 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC~1.0 GHz 載波 | –54 dBc | –54 dBc | ||
| 1.0~2.4 GHz 載波 | –46 dBc | –46 dBc | ||
| 2.4~3.5 GHz 載波 | –38 dBc | –38 dBc | ||
| 3.5~4.8 GHz 載波 | –30 dBc | –30 dBc | ||
| 4.8~9.6 GHz 載波 | –26 dBc | |||
| 無雜散動態 范圍 (SFDR) | 被看作調制帶寬并與外頻上變頻一起使用時，該規格值將保持不變且不受載波頻率的配。諧波不包括在內 | |||
| SFDR (典型值) |
采樣時鐘: 12 GS/s, 10位操作 調制 帶寬: 達 2.5 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 調制 帶寬: 達 3.5 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC~1.0 GHz 帶寬 | –54 dBc | –54 dBc | ||
| DC~2.4 GHz 帶寬 | –46 dBc | –46 dBc | ||
| DC~3.5 GHz 帶寬 | –38 dBc | –38 dBc | ||
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 諧波 失真 |
采樣時鐘: 12 GS/s, 10位操作 32點 波形 375 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 32點 波形 750 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 諧波 | < –35 dBc | < –42 dBc | < –40 dBc | |
| 非諧波 失真 |
采樣時鐘: 12 GS/s, 10位操作 32點 波形 375 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 32點 波形 750 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 雜散 | < –50 dBc | < –45 dBc | ||
| 相噪 失真 |
采樣時鐘: 12 GS/s, 10位操作 32點 波形 375 MHz 輸出 幅度：在偏移為0 時，為4dBm(1 Vp-p) |
采樣時鐘: 24 GS/s, 10位操作 32點 波形 750 MHz 輸出 幅度：在偏移為0 時， |
||
| 相噪 | 10kHz 偏移時<-90dBc/Hz | 10kHz 偏移時<-85dBc/Hz | ||
AWG7112C 標準/帶寬 相噪 (典型值).
AWG7112C 通道復用 相噪 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 抖動 | ||||
| 隨機 抖動 (典型值) | 1010 時鐘 碼型 | |||
| RMS值 | 1.6 ps | 0.9 ps | ||
| 總抖動 (典型值) | 215 – 1 數據碼型 (@ 10–12 BER) | |||
| P-P值 | 0.5 Gb/s時50 ps | 3 Gb/s時30 ps | 2~6Gb/s 時20ps | |
| 輸出脈沖 特點 | ||||
| 脈沖 響應 | ||||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 定時偏移(典型值) | <20ps(在每條通道(+)正輸出和(-)負輸出之間) | <12ps(在每條通道(+)正輸出和(-)負輸出之間) | ||
| 標記輸出延遲 (典型值) |
50 MHz: 9.7 ns 200 MHz: 3.9 ns |
2.1 ns | 0.5 ns | 0.9 ns |
| 通道復用時延調節(典型值) | 時延調節：采樣率± 180 度 (如24GS/s：83ps = 360 度， 0.1 度分辨率) |
|||
| 通道復用幅度調節(典型值) | 幅度調節：1mV 分辨率 | |||
定義
|
規格 (無注釋) – 以保證性能以及對客戶擔保/ 保證的容限值來描述的產品特性。規格可在制造過程中以及產品手冊的性能驗證部分進行校核，對參數進行直接測量。
典型值 (有注明) – 以典型性能但非保證性能來描述的產品特性。所給的特性不是保證性能，但大部分產品個體可達到所示水平。在制造過程中或產品手冊的性能驗證部分未對典型特點進行測試。
標稱值 (有注明) – 以設計保證來描述的產品特征。標稱特征不是保證值，因此不會在制造過程中或產品手冊的性能驗證部分進行校驗。 |
AWG7082C 系列規格的一般特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 模數轉化器 | ||||
| 采樣率 (標稱值) | 10 MS/s~8 GS/s (兩通道) | 8 GS/s~16 GS/s (1通道) | ||
| 分辨率 (標稱值) | 10bit(不使用標尺輸出)或8bit(使用標尺輸出) | |||
| Sin (x)/x 滾降 | ||||
| Sin (x)/x (–1 dB) | 2.0 GHz | 4.0 GHz | ||
| Sin (x)/x (–3 dB) | 3.5 GHz | 7.0 GHz | ||
頻域特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出頻率 特點 | ||||
| 有效頻率輸出 | Fmaximum(規定值)按“采樣率/ 過采樣率”或“SR/2.5 確定。” | |||
| Fmaximum | 3.2 GHz | 6.4 GHz | ||
| 有效頻率切換時間 | 從選定的F1 到F2的最小頻率切換時間由“1/Fmaximum”確定，僅適用于08 選項 | |||
| 標準配置 | ||||
| 切換時間(Ts) | 8.0 ns | 160 μs | ||
| 選項 08 (快速頻率切換) | ||||
| 切換時間 (Ts) | 313 ps | 156 ps | ||
| 調制 帶寬 | 調制帶寬由以下特性確定：Sin (x)/x 滾降和上升時間帶寬的結合，并通過外部測量和使用頻率范圍內的校準共同修正到<1dB | |||
| 調值帶寬 (–1 dB) (典型值) | 達 420 MHz | 達 1.4 GHz | 達 1.9 GHz |
達 3.0 GHz (歸零打開) 達 1.9 GHz (歸零關閉) |
| 模數帶寬 (–3 dB) (典型值) | 達 740 MHz | 達 2.5 GHz | 達 3.2 GHz |
達 5.2 GHz (歸零打開) 達 3.2 GHz (歸零關閉) |
AWG7082C頻率 響應 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 幅度 特性 | ||||
| 幅度 | 按單端輸出值測量振幅電平 使用差分(兩端)輸出值時，振幅電平將高3dBm |
|||
| 范圍 (標稱值) | –22 dBm~10 dBm | –22 dBm~4 dBm | –2 dBm~4 dBm |
歸零打開: –2 dBm~4 dBm 歸零關閉: –8 dBm~–2 dBm |
| 分辨率 (標稱值) | 0.01 dB | |||
| 精度 | At –2 dBm 電平時, 無偏移, ±0.3 dB | |||
| 輸出 平坦度 | 針對特點Sin (x)/x 滾降進行了數學修正，未通過外部校準法進行修正 | |||
| 平坦度 (典型值) | ±1.0 dB, from 50 MHz~3.2 GHz | ±2.5 dB, from 50 MHz~6.4 GHz | ||
AWG7082C 標準/帶寬 平坦度 (典型值).
AWG7082C 通道復用 平坦度 (典型值).
時域 特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 數據速率 特點 | ||||
| 數據速率 | 按“采樣率/ 每個周期4 點”確定比特率，容許生成全減值 | |||
| 比特率 (標稱值) | 2 Gb/s | 4 Gb/s | ||
| 上升時間/ 下降時間 特點 | ||||
| 上升時間/ 下降時間 | 電平為20%~80% 時測得的上升時間/ 下降時間，根據10%~90% 電平這一行業標準，相關的因數為0.75 |
|||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 上升時間帶寬 | 上升時間帶寬特性通過模擬輸出上升時間轉化而來(0.26/Tr，以高斯模型) | |||
| Tr 帶寬 (–1 dB) (典型值) | 430 MHz | 2.0 GHz | 4.3 GHz | 3.6 GHz |
| Tr 帶寬 (–3 dB) (典型值) | 750 MHz | 3.5 GHz | 7.5 GHz | 6.2 GHz |
| 低通濾波器 | 貝塞爾型: 50 and 200 MHz | |||
| 輸出 幅度 特性 | ||||
| 幅度 | 差分輸出(+)~(-)之間測得的振幅電平 對單端輸出而言，振幅電平將為以下電壓電平的二分之一 |
|||
| 范圍 (標稱值) | 100 mVp-p~4.0 Vp-p | 100 mVp-p~2.0 Vp-p | 1.0 Vp-p~2.0 Vp-p |
歸零打開: 1.0 Vp-p~2.0 Vp-p 歸零關閉: 500 mVp-p~1.0 Vp-p |
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 在0.5 V時, 無偏移, ±(幅度的3% ±2 mV) |
歸零打開: ±( 電平的4% ±2 mV) 歸零關閉: ±( 電平的8% ±2 mV) |
||
| 偏移 | ||||
| 范圍 (標稱值) | ±0.5 V | |||
| 分辨率 (標稱值) | 1.0 mV | |||
| 精度 | 最小幅度時， ±(偏移的2.0% ± 10mV) |
|||
共同特性
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出 失真 特點 | ||||
| 無雜散動態 范圍 (SFDR) | SFDR 按直接生成載波頻率的函數確定。諧波不包括在內 | |||
| SFDR (典型值) |
采樣時鐘: 12 GS/s, 10位操作 頻率: 50 MHz~3.2 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 24 GS/s, 10位操作 頻率: 50 MHz~6.4 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC~1.0 GHz 載波 | –54 dBc | –54 dBc | ||
| 1.0~2.4 GHz 載波 | –46 dBc | –46 dBc | ||
| 2.4~3.5 GHz 載波 | –40 dBc | –40 dBc | ||
| 3.5~4.8 GHz 載波 | –32 dBc | |||
| 4.8~6.4 GHz 載波 | –28 dBc | |||
| 無雜散動態 范圍 (SFDR) | 被看作調制帶寬并與外頻上變頻一起使用時，該規格值將保持不變且不受載波頻率的支配，諧波不包括在內。 | |||
| SFDR (典型值) |
采樣時鐘: 8 GS/s, 10位操作 調制 帶寬: 達 1.9 GHz 電平: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 16 GS/s, 10位操作 調制 帶寬: 達 3.0 GHz 電平: –2 dBm (0.5 Vp-p) |
||
| DC到1.0 GHz 的帶寬 | –54 dBc | –54 dBc | ||
| DC到2.4 GHz 的帶寬 | –46 dBc | –46 dBc | ||
| DC到3.5 GHz 的帶寬 | –40 dBc | |||
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 諧波 失真 |
采樣時鐘: 8 GS/s, 10位操作 32點 波形 250 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 16 GS/s, 10位操作 32點 波形 500 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 諧波 | < –35 dBc | < –42 dBc | < –40 dBc | |
| 非諧波 失真 |
采樣時鐘: 8 GS/s, 10位操作 32點 波形 250 MHz 輸出 幅度: 4 dBm (1 Vp-p) 偏移:無 |
采樣時鐘: 16 GS/s, 10位操作 32點 波形 500 MHz 輸出 幅度: –2 dBm (0.5 Vp-p) |
||
| 雜散 | < –50 dBc | < –45 dBc | ||
| 相噪 失真 |
時鐘: 8 GS/s, 10位操作 32點 波形 250 MHz 輸出 幅度：在偏移為0 時，為4dBm (1 Vp-p) |
時鐘: 16 GS/s, 10位操作 32點 波形 500 MHz 輸出 幅度：偏移為0 時為 –2 dBm (0.5 Vp-p) |
||
| 相噪 | 10kHz 偏移時<-90dBc/Hz | 10kHz 偏移時<-85dBc/Hz | ||
AWG7082C 標準/帶寬 相噪 (典型值).
AWG7082C 通道復用 相噪 (典型值).
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
|
正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 抖動 | ||||
| 隨機 抖動 (典型值) | 1010 時鐘 碼型 | |||
| RMS值 | 1.6 ps | 0.9 ps | ||
| 總抖動 (典型值) | 215 – 1 數據碼型 (@ 10–12 BER) | |||
| P-P值 | 0.5Gb/s 時50ps | 2Gb/s 時30ps | 2~4Gb/s 時20ps | |
| 輸出脈沖 特點 | ||||
| 脈沖 響應 | ||||
| Tr/Tf (典型值) | 350 ps | 75 ps | 35 ps | 42 ps |
| 定時偏移(典型值) | <20ps(在每條通道(+)正輸出和(-)負輸出之間) | <12ps(在每條通道(+) 正輸出和(-)負輸出之間) |
||
| 標記輸出延遲(典型值) |
50 MHz: 9.7 ns 200 MHz: 3.9 ns |
2.1 ns | 0.5 ns | 0.9 ns |
| 通道復用偏移調節(典型值) | 偏移調節：采樣率± 180 度 (典型值) (如24GS/s：83ps = 360 度，0.1 度分辨率) |
|||
| 通道復用級數調節(典型值) | 電平調節：1mV 分辨率 | |||
AWG7000C 系列的公共特征
共同 硬件 特性
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 輸出數量 | 2 通道，非通道復用 | 2 通道，非通道復用 1 通道，通道復用 |
||
| 輸出 連接器 | 差分, SMA (前面板) | |||
| 輸出阻抗(標稱值) | 50 Ω | |||
| 波形 長度 |
標準配置 –達32M 點 擴展內存 –達64M 點 |
標準配置 –達64M點 擴展內存 –達128M 點 |
||
| 波形數量 | 1~16,200 | |||
| 序列長度/計數器 | 1~16,000 步, 1~65,536 | |||
| 運行模式 | ||||
| 連續運行 | 循環輸出波形。如果定義了一個序列，那么可以應用序列順序和重復功能。 | |||
| 觸發運行 | 只在收到內部觸發、外部觸發、編程(GPIB、LAN)觸發或手動觸發時輸出波形一次 | |||
| 選通運行 | 在選通為“真”時開始輸出波形，在選通為“假”時復位到起始位置 | |||
| 序列 | 根據所選序列定義輸出波形 | |||
| 跳轉 | 同步和異步 | |||
| 采樣時鐘 | ||||
| 分辨率 | 8 位有效數字 | |||
| 精度 | ±(1ppm+ 老化)以內，老化：± 1ppm/ 年以內 | |||
| 內部觸發發生器 | ||||
| 范圍 | 1.0 μs~10.0 s | |||
| 分辨率 | 3 位有效數字，最小0.1μs | |||
| 輸出時延偏移控制 | ||||
| 范圍 | –100~100 ps | |||
| 分辨率 | 1 ps | |||
| 精度 | ±(設定值的10%+10ps) | |||
公共 軟件特點
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 正常輸出 帶放大器 |
直接輸出 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 操作系統/ 周邊設備/IO |
Windows 7 4GB 內存 160GB 硬盤驅動器(可拆卸后面板，可選前面安裝套件) CD/DVD 驅動器(前面板) 包括USB 緊湊型鍵盤和鼠標 USB2.0 兼容端口(共6 個，前面2 個，后面4 個) PS/2 鼠標和鍵盤連接器(后面板) RJ-45 以外網連接器(后面板)支持10/100/1000BASE-T DVI-I 錄像機(后面板)，用于外部監控 eSATA(后面板) |
|||
| 顯示器特點 | LED 背光監控器，帶觸摸屏，10.4 英寸 (264 mm)1024 × 768 (V) XGA | |||
| 波形文件導入功能 |
按產品系列劃分的導入波形格式： 泰克AWG5000 或AWG7000 系列創建的*.AWG 文件 泰克任意波形發生器(如AWG400/500/600/700 系列)創建的*.PAT、*.SEQ、*.WFM 和*.EQU 文件格式 來自泰克實時頻譜分析儀的*.IQT 和*.TIQ 文件 泰克AFG3000 系列任意/ 函數發生器創建的*.TFW 文件 泰克DTG5000 系列數據計時發生器創建的*.DTG 文件 泰克TDS/DPO 系列示波器創建的*.WFM 或*.ISF 文件，文本文件(*.TXT) |
|||
| 波形文件導出功能 |
按系列劃分的導出波形格式： 泰克AWG400/500/600/700(*.wfm 或*.pat)和文本格式 |
|||
| 第三方軟件驅動程序 | IVI-COM 驅動程序和MATLAB 庫 | |||
| 儀器控制/ 數據傳送 | ||||
| GPIB | 遠程控制和數據傳送(符合IEEE488.1 標準，與IEEE-Std 488.2 和SCPI-1999.0 兼容) | |||
| 以太網 | 遠程控制和數據傳送(符合IEEE 802.3 標準) | |||
| TekLink | 遠程控制和數據傳送(泰克產品高速互聯和通信的專用總線) | |||
輔助輸出
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 帶放大器 | 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 標記輸出 | ||||
| 輸出通道數 | 總計：4 個(每條通道2 個) | 總計：2 個(每條通道2 個) | ||
| 輸出模式 | 差分 | |||
| 連接器 | SMA (前面板) | |||
| 阻抗 | 50 Ω | |||
| 電平 (至 50 Ω) | 差分輸出(+)~(-)之間測得的振幅電平 對單端輸出而言，振幅電平將為以下電壓電平的二分之一 |
|||
| 窗口 | –2.8 V~2.8 V | |||
| 幅度 | 1.0 Vp-p~2.8 Vp-p | |||
| 分辨率 | 10 mV | |||
| 精度 | ±(設定值的10%+75mV) | |||
| 上升時間/ 下降時間 (20%~80%) | 45 ps (1.0 Vp-p, Hi: 1.0 V, Lo: 0.0 V) | |||
| 定時偏移 | ||||
| 同一標尺內部偏移(典型值) | <13ps(在每條通道(+)正輸出和(-)負輸出之間) | |||
| 同一模擬通道(典型值) | <30ps(標記1 和標記2 輸出之間) | |||
| 延遲控制 | ||||
| 范圍 | 0~300 ps | |||
| 分辨率 | 1 ps | |||
| 精度 | ±(設定值的5%+50ps) | |||
| 抖動 | ||||
| 隨機 RMS (典型值) | 1 ps | |||
| 總峰峰值(典型值) | 30 ps (215 – 1 PN 碼型＠ 10–12 BER) | |||
| 10 MHz 參考輸出 | ||||
| 幅度 | 1.2 Vp-p 至 50 Ω, 最大2.5V，開 | |||
| 連接器 | BNC (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
| DC 輸出 | ||||
| 數量 | 4 個，獨立控制 | |||
| 范圍 | –3.0~5.0 V | |||
| 分辨率 | 10 mV | |||
| 精度 | ±(設定值的3%+120mV) | |||
| 連接器 | 2 × 4 針頭(前面板) | |||
| Current (max) | ±30 mA | |||
輔助輸入
| 特點 | 標準 儀器 | 選項 06 儀器 | ||
|---|---|---|---|---|
| 帶放大器 | 無放大器 |
帶寬: 直接 DAC 輸出 |
通道復用: 直接 DAC 輸出 – (歸零打開/歸零關閉) |
|
| 觸發/ 選通輸入 | ||||
| 極性 | Pos or Neg | |||
| 范圍 | 50 Ω: ±5 V, 1 kΩ: ±10 V | |||
| 連接器 | BNC (前面板) | |||
| 阻抗 | 50 Ω, 1 kΩ | |||
| 門限 | ||||
| 電平 | –5.0 V~5.0 V | |||
| 分辨率 | 0.1 V | |||
| 觸發到輸出不確定性 | ||||
| 異步 (典型值) | 內部/ 外部時鐘和觸發之間定時: 12GS/s 時0.5ns，10GS/s 時0.7ns，9GS/s 時0.8ns，6GS/s 時1.0ns | |||
| 同步 (典型值) | 外部時鐘和觸發之間定時: 12GS/s，X1 時鐘分頻器，與特定定時同時觸發模式(120 psp-p, 30 psRMS) | |||
| 同步 (典型值) | 外部10MHz 參考和觸發之間定時:12GS/s 設置，與特定定時同時觸發模式(120 psp-p, 30 psRMS) | |||
| 同步 (典型值) | 外部可變參考源和觸發之間定時: 2n (n:整數)參考時鐘設置，與特定定時同時觸發模式(50 psp-p, 10 psRMS) | |||
| 觸發模式 | ||||
| 最小脈沖寬度 | 20 ns | |||
| 觸發抑制 | 832 × 采樣周期 – 100 ns | |||
| 輸出延遲 | 128 × 采樣周期 + 250 ns | |||
| 選通模式 | ||||
| 最小脈沖 寬度 | 1024 × 采樣周期 + 10 ns | |||
| 輸出延遲 | 640 × 采樣周期 + 260 ns | |||
| 動態跳轉 | ||||
| 連接器 | 后面板上的15 針DSUB | |||
| 電平 | TTL +5 V 相容輸入，3.3 V LV CMOS 電平 | |||
| 阻抗 | 由1kΩ 電阻器拉高到3.3V | |||
| Strobe | 必須選通跳轉目標 | |||
| 事件輸入 | ||||
| 極性 | 正或負 | |||
| 范圍 | 50 Ω: ±5 V, 1 kΩ: ±10 V | |||
| 連接器 | BNC (前面板) | |||
| 阻抗 | 50 Ω, 1 kΩ | |||
| 門限 | ||||
| 電平 | –5.0~5.0 V | |||
| 分辨率 | 0.1 V | |||
| 序列模式 | ||||
| 最小脈沖 寬度 | 20 ns | |||
| 事件抑制 | 900 × 采樣周期 + 150 ns | |||
| 輸出延遲 | 1024 × 采樣周期 + 280 ns (跳轉定時: 異步 jump) | |||
| 外部時鐘輸入 | ||||
| 輸入電壓范圍 | 1.4 Vp-p~2.2 Vp-p, 7 dBm~11 dBm | |||
| 頻率 范圍 | 6 GHz~12 GHz (可以接受的頻率漂移是± 0.1%) | |||
| 時鐘分頻器 | 1/1, 1/2, 1/4...1/256 | |||
| 連接器 | SMA (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
| 固定參考時鐘輸入 | ||||
| 輸入電壓范圍 | 0.2 Vp-p~3.0 Vp-p | |||
| 頻率 范圍 | 10 MHz, 20 MHz, 100MHz(± 0.1% 范圍內) | |||
| 連接器 | BNC (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
| 可變參考時鐘輸入 | ||||
| 輸入電壓范圍 | 0.2 Vp-p~3.0 Vp-p | |||
| 頻率 范圍 | 5 MHz~800 MHz (可以接受的頻率漂移是± 0.1%) | |||
| 倍乘率 | 1~2400 | 2~4800 | ||
| 連接器 | BNC (后面板) | |||
| 阻抗 | 50 Ω, AC 耦合 | |||
物理特點
| 尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 245 | 9.6 |
| 寬度 | 465 | 18.0 |
| 深度 | 500 | 19.7 |
| 重量 | 公斤 | 磅 |
| 凈重 (儀器) | 19 | 41.9 |
| 凈重 (帶儀器) | 28 | 61.7 |
| 機械冷卻 | ||
| 間隙 | 厘米 | 英寸 |
| 頂部/底部 | 2 | 0.8 |
| 側面 | 15 | 6 |
| 后面 | 7.5 | 3 |
| 電源 | ||
| 額定值 | 100~240 V AC, 47~63 Hz | |
| 功耗 | 450 W | |
環境特點
| 特點 | 說明 |
|---|---|
| 溫度 | |
| 工作 | 10~40 °C |
| 非工作 | 20~60 °C |
| 濕度 | |
| 工作 | 30℃及以下時，5%~80% 相對濕度(% RH)， 30℃~50℃時，5%~45% 相對濕度 |
| 非工作 | 30℃及以下時，5%~90% 相對濕度(% RH)， 30℃~50℃時，5%~45% 相對濕度 |
| 海拔高度 | |
| 工作 | 最高 10,000 ft. (3,048 m) |
| 非工作 | 最高 40,000 ft. (12,192 m) |
| 振動 | |
| 正弦 | |
| 工作 | 0.33 mm p-p (0.013 英寸 p-p) 恒定位移, 5~55Hz |
| 非工作 | 無 |
| 隨機 | |
| 工作 | 0.27 g RMS, 5~500 Hz, 每個軸10 分鐘 |
| 非工作 | 2.28 g RMS, 5~500 Hz, 每個軸10 分鐘 |
| 機械撞擊 | |
| 工作 | 半正弦機械撞擊，30g峰值幅度，11ms時長， 每個軸每個方向下跌3 次 |
| 非工作 | 半正弦機械撞擊，10 g 峰值幅度，11ms 時長，每個軸每個方向下跌3 次 |
| 規章 | |
| 安全 | UL61010-1, CAN/CSA-22.2, No.61010-1-04, EN61010-1, IEC61010-1 |
| 輻射 | EN55011 (Class A), IEC61000-3-2, IEC61000-3-3 |
| 抗擾度 | IEC61326, IEC61000-4-2/3/4/5/6/8/11 |
| 地區認證 | |
| 歐洲 | EN61326 |
| 澳大利亞/新西蘭 | AS/NZS 2064 |
最新產品
相關產品
