艾克賽普 電池芯充放電測試系統解決方案17011是專為鋰離子電池芯(Lithium-Ion Battery Cell, LIB Cell)、電氣二重層電容器(Electric Double Layer Capacitor, EDLC)與鋰離子電容器(Lithium-Ion Capacitor, LIC)等儲能組件測試而開發的高精度測試設備，適合用于產品研發、質量控制，有利于特性研究、循環壽命測試、產品選型與質量鑒定等用途。


艾克賽普 電池芯充放電測試系統解決方案17011針對不同應用分別發展了線性電路系列與交直流雙向能源回收系列產品；線性電路系列具有極低輸出噪聲與超高量測精度特性，適合中小型儲能組件的精密測試；而雙向能源回收系列則適合中大型儲能組件或功率型電池芯測試，具有高效率、省電、低發熱與量測穩定的優點，符合綠能產業低碳排的生產方式。


艾克賽普 電池芯充放電測試系統解決方案17011除了常用的定電流 (CC)、定功率 (CP)、定電壓 (CV)、定電阻 (CR)與靜置(Rest)測試模式，具備波形仿真(Waveform)測試功能，以及符合國際測試標準的測試項目，如直流內阻(DCIR)、EDLC電容量、EDLC直流內阻等測試工步，滿足各類型測試應用，更利于用戶快速編輯程序與分析測試結果。


艾克賽普 電池芯充放電測試系統解決方案17011具有靈活的軟件編程功能，軟件可以為每個通道創建基本充放電或復雜結構的循環測試，每個信道獨立運行，程序可編輯邏輯判斷跳躍或變量輸出，中途可預約暫停或接續，并具有數據保護功能，萬一發生電力或計算器通信丟失的情況，數據將安全地存儲在系統的非易失性?xún)?nèi)存中，防止?jié)撛诘臏y(cè)試數據丟失并允許重新啟動后接續測試。


鋰離子電池芯測試的安全性是十分重要的，艾克賽普 電池芯充放電測試系統解決方案17011具備多項安全防護設計，在啟動測試前進行接觸檢查與極性檢查來避免不良接線進行測試，在測試過程除了固有硬件線路保護，用戶可自定義韌體檢測過電壓(OVP)、過電流(OCP)、過容量(OQP)、電壓/電流變化量(ΔV/ΔI)、回路電阻等多種異常檢知功能，保障鋰離子電池芯實驗安全性。



艾克賽普 電池芯充放電測試系統解決方案17011主要特色：

• 多層安全保護機制
• 可整合多功能記錄器與恒溫濕箱

     應用領域

• 電動車產業
• 電動機車/自行車產業
• 儲能應用產業
• 電動機具產業
• 質檢機構
• 學術研究

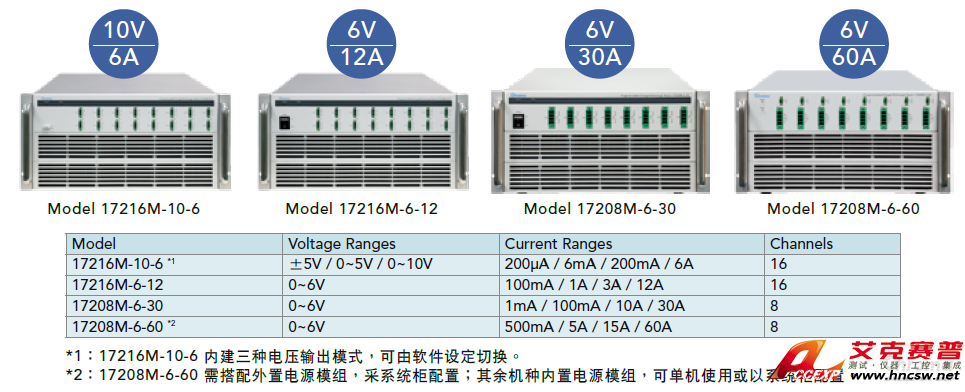

  線性電路系列特色

高精度 – 提高產品質量

• 電壓/電流量測精度：±0.015％ of F.S. / ±0.02％ of F.S.

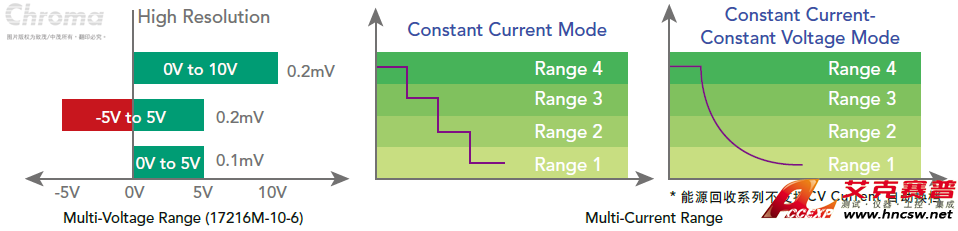

• 電壓輸出范圍廣：具備 0V 到 6V 輸出范圍，而特定型號提供三種電壓輸出切換功能，電壓量測分辨率達 0.1mV。
• 多檔位量測設計：依據機型輸出范圍提供多電流或電壓量程，大幅提高量測精度與分辨率；系統會依據工步參數自動選擇適合電流量程，在定壓模式下，電流范圍自動切換，不會出現任何電流輸出中斷。

快速電流響應 – 適合各種高速瞬時測試應用

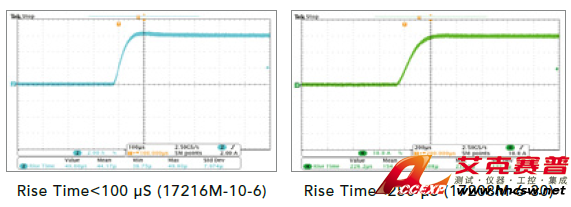

• 電流響應速度 (10% to 90%) < 100 μS *
• 支持動態波形仿真 (Waveform)模擬快速變化的電流和功率狀態

注：電流響應速度<100 μS 為 17216M-10-6 機種，另外不同待測物阻抗將會有些許差異。

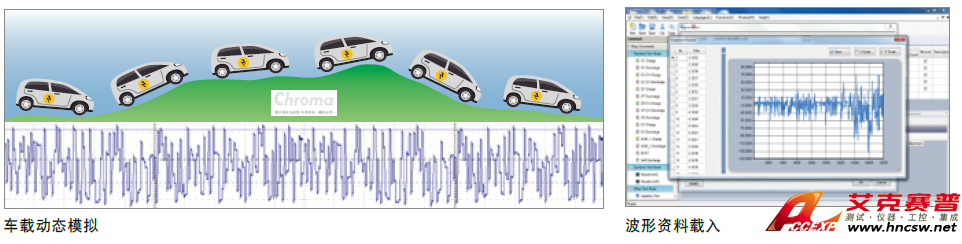

動態波形仿真應用

• 功率或電流的動態充電/放電波形，仿真駕駛行車數據或任何現實世界的應用
• 能夠從Excel文件匯入存儲的電流/功率波形
• 最多支持 1,440,000 點的波形數據空間
• 輸出數據點最小間隔：10 mS



能源回收系列特色

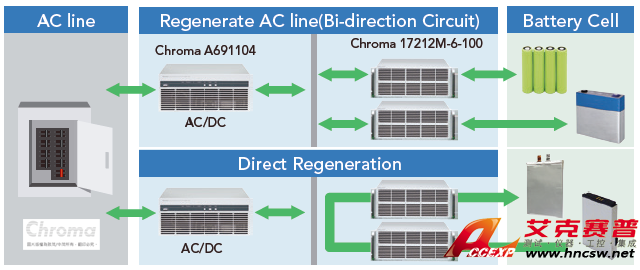

能源回收 – 電力優化利用

• 直接回收：自動優先將放電中的電能轉移到需要充電的電池芯，回收效率>80%
• 電網回收：多余電能回收到電網，回收效率>60%
• 實現低碳排的綠能產業，避免放電時電能以負載消耗產生廢熱
• 高效率充放電，節約電費
• 節省設備與環境降溫的空調費用
• 設備回饋電網電流總諧波失真<5%
• 額定功率下，功率因素>0.98

高精度 – 提高產品質量

• 電壓精度：±(0.02% of Reading + 0.02% of F.S.)
• 電流精度：±0.05% of F.S.

快速電流響應 – Waveform模式

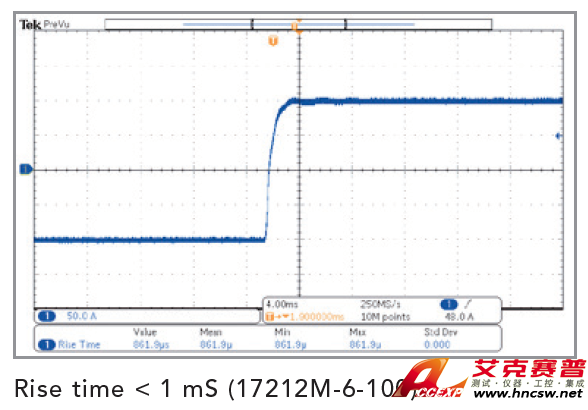

• 電流響應速度 (-90%~90%) < 1mS適合各種測試應用
• 支持動態波形仿真(Waveform)仿真真實行車數據之電流或功率狀態，包含NEDC、FUDS 和 DST測試標準



功能特色

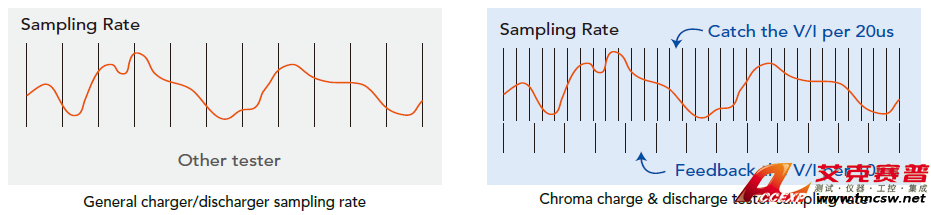

高頻采樣測量技術 – 提高量測精確度

• V / I 采樣率：50 KHz (Δt：20 μS)


  一般電池充放電測試器使用軟件紀錄值來計算電容量與能量，然而有限的數據采樣率在計算動態電流時會導致較大的誤差；通過提高V / I采樣率并使用雙重積分方法，能夠以更高的精確度提供容量計算。 當電流瞬間變化時，數據不失真，傳輸速度不受影響。

* 注：電流響應速度<100 μS 為 17216M-10-6 機種，另外不同待測物阻抗將會有些許差異。

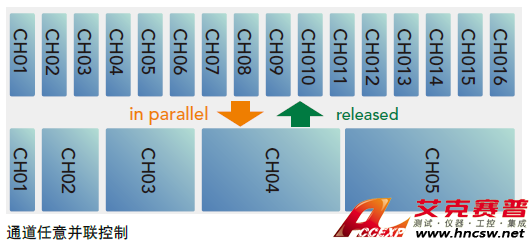

通道任意并聯輸出應用

允許彈性設定信道之并聯，提供更高電流的應用范圍，兼具多通道數與廣泛測試范圍的優點，適合多種待測物應用。

• 操作簡易，軟件指定測試器之信道并聯，全系列產品支持
• 適用于高功率型EDLC/LIB充放電測試應用

數據保護與復歸功能

電力失效數據復歸機制：當電力失效時，已寫入數據庫之測試數據在電力問題排除后，PC會自動取得復歸數據狀態，用戶可選擇接續測試或重新測試。

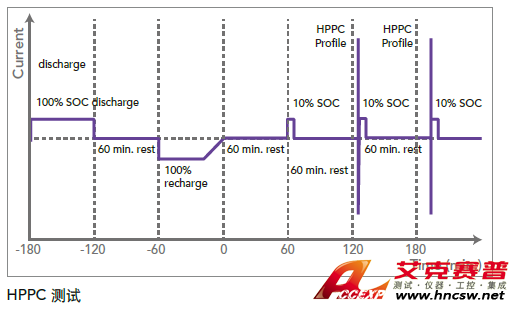

HPPC測試應用

HPPC是美國USABC的測試方案，用來測試混合動力車與純電動車的電池性能，主要測試目的是于電池的電壓范圍內，建立放電深度與功率函數關系；次要測試目的是于電池的電壓范圍內，于放電、靜置、充電的動作中，從電壓與電流曲線，建立放電深度與傳導性電阻及極化電阻的函數，并可以從電阻的量測結果來評估后續壽命測試中之功率衰退，與開發動力電池的等效電路模型。艾克賽普 電池芯充放電測試系統解決方案17011支持彈性編輯程序來進行HPPC測試。

  鋰電池測試應用

電池直流內阻測試應用

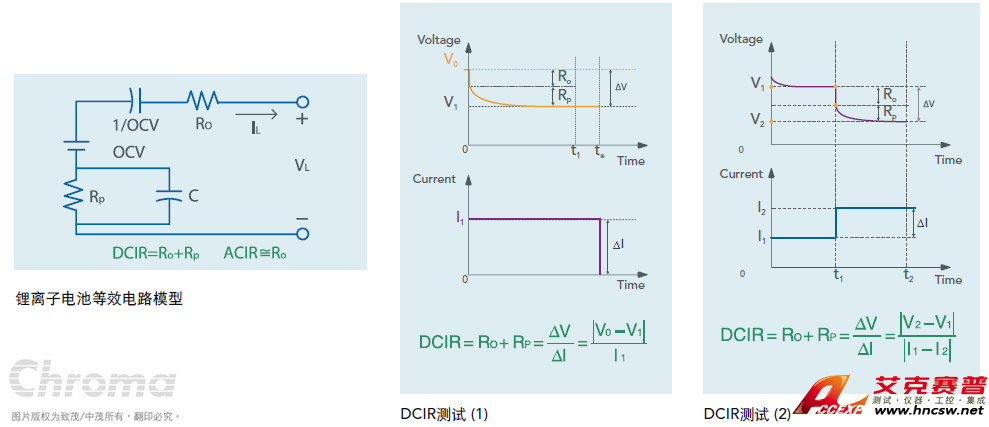

電池內阻值關系著電池可應用充/放電倍率，內阻越大效率越差且容易發熱溫升。參照鋰離子電池等效電路模型，傳統使用LCR Meter 1KHz 的交流內阻(ACIR)量測方法，只能評估出影響瞬間功率輸出的傳導性電阻(Ro)，但無法評估在電化學反應時所產生的極化電阻(Rp)；直流內阻(DCIR)的評估即包含ACIR的阻值，其測試方式更貼近于動力電池連續電流應用的實際極化效應。

艾克賽普 電池芯充放電測試系統解決方案17011內建兩種DCIR測試模式：DCIR測試(1)利用一段電流變化造成的電壓差來計算DCIR值；DCIR測試(2)利用兩段電流間變化造成的電壓差來計算DCIR值，使用者可依需求選擇測試方式，不須透過人工計算，自動取得符合IEC 61960標準的測試結果。

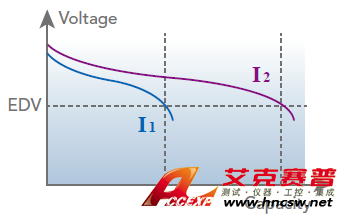

電池容量測試應用

電池容量以電流對時間積分而得，從開始充放電直到滿足截止條件結束，經由比對方式可分析各產品之間性能差異；常見的測試項目包含電流倍率與溫度特性測試。電流、電壓量測精度越高與取樣越快速將可更準確的分辨出電池芯容量差異。

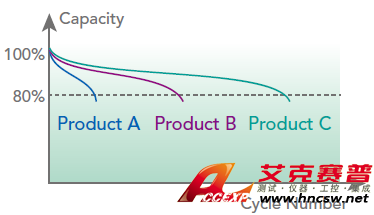

電池循環壽命測試應用

循環壽命為電池最重要的測試項目之一，依據不同實驗?zāi)康?，以重?fù)的充放電條件測試同一個電池，直到容量衰退至原先80%，計算可循環次數：循環壽命試驗可用來評鑒電池性能優劣或定義適合的使用條件。

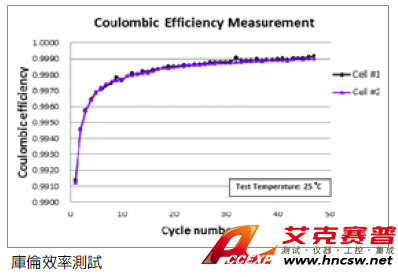

庫倫效率測試應用

將電池滿充電后再滿放電測試，計算電池放出/充入電荷量可得到庫倫效率。特性良好的電池庫倫效率高，需要高精度與穩定度的設備才能分辨差異；精準的庫倫效率測試能夠憑借少量循環來預估電池壽命。

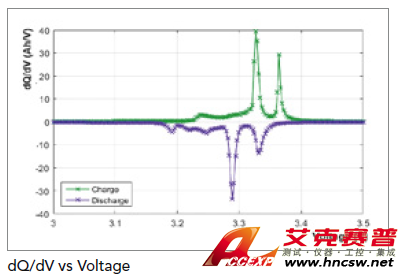

容量增量分析應用

透過高精度電壓量測與ΔV取樣功能可以繪制dQ/dV vs Voltage曲線圖，用來分析電池芯特性與電池容量衰退機理。



EDLC測試應用

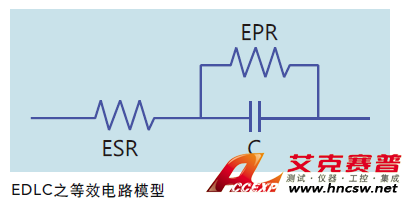

典型EDLC之等效電路模型包含等效串聯電阻(ESR)，理想電容(C)與等效并聯電阻(EPR)，其中，ESR是評價EDLC在充放電過程中內部能量損耗與熱的重要項目；EPR是評價EDLC在長期儲存能量的漏電效應之組件；C則是評價EDLC循環壽命的指標。

這些參數不易在實驗室被直接被測得，研究人員需要透過數據分析與復雜計算才能辨證這些重要指標。艾克賽普 電池芯充放電測試系統解決方案17011內建符合IEC 62391測試標準，使用者可由充放電測試獲取EDLC參數值來評價EDLC的性能與循環壽命。

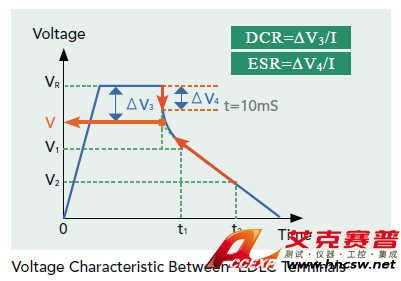

直流電阻(DCR)與等效串聯電阻(ESR)測試應用

艾克賽普 電池芯充放電測試系統解決方案17011提供符合IEC 62391標準的EDLC直流內阻測試功能，在測試容量前，EDLC須先經過CV充電程序并設置足夠的充電時間，再依據規范電流進行CC放電，放電程序完成后，取放電曲線線性的區域之線段，并延伸至放電之啟始時間點，取其推算電壓與放電前電壓間之電壓差以及放電電流，來計算DCR值。

靜電容(C)測試應用

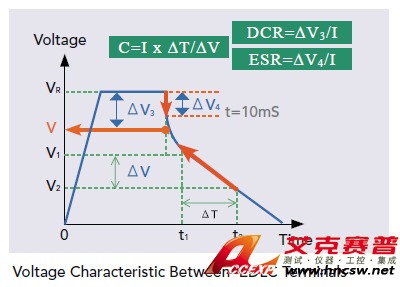

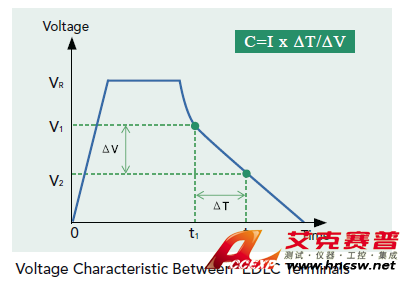

依據IEC 62391測試標準之直線逼近法計算法(Straight Line Approximation Method)，在測試電容(C)值前，EDLC需先經過CC-CV充電程序來充滿電，再依據規范電流進行CC放電，待放電程序完成后，取放電曲線上兩參考點之電壓差(ΔV)及對應時間差(Δt)與放電電流(I)來計算EDLC的電容(C)值。

直流電阻 (DCR) 與靜電容 (C) 二合一測試應用

艾克賽普 電池芯充放電測試系統解決方案17011另增設直流電組(DCR)與電容(C)二合一測試模式，用戶可在相同的CC-CV充電及CC放電條件下，透過選取的參考點電位同時計算出EDLC的DCR及C值，大幅縮減測試時間與測試工步數。

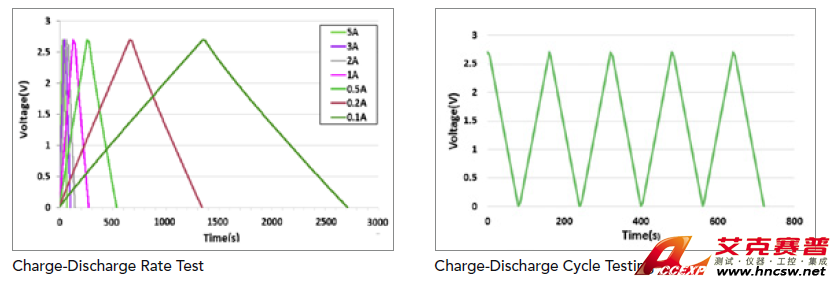

充放電性能與循環壽命測試應用

艾克賽普 電池芯充放電測試系統解決方案17011內建的直流內阻(DCR)與電容(C)值測試模式可搭配循環(cycle)功能與變量條件設定，在特定實驗條件下進行EDLC充放電負載耐性與可靠性試驗。測試實驗完成后，使用者可直接匯出DCR vs Cycle No. 與 Capacity vs Cycle No.報表數據，分析EDLC故障與劣化的機理。

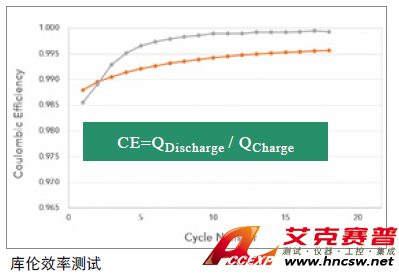

庫倫效率測試應用

Chroma 17011系統具備低噪聲、電流自動換量程與截止值報表等特色，可快速輸出精確的充放電電量。庫倫效率(Coulombic Efficiency, CE) 定義為放電與充電電荷量之比值，該比值表示電容器內部電量轉變?yōu)榭墒褂秒娏恐芰Γ呔_的庫倫效率(CE)可被視為區分產品優劣的重要指針。



漏電流測試應用

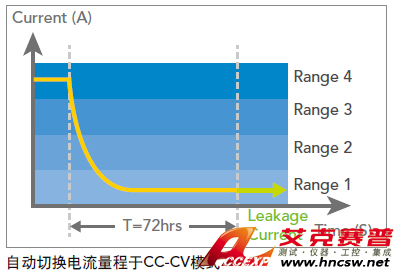

EDLC之漏電流(leakage current)量測一般需經CC-CV模式充電達特定時間，再量測其微小充電電流，而此電流視為漏電流。艾克賽普 電池芯充放電測試系統解決方案17011 CC-CV模式可自動切換電流量程且輸出不中斷，在恒定電壓狀態下電流量程最小可達 200μA。

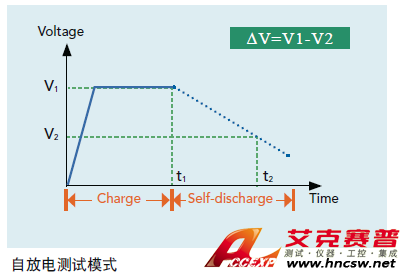

自放電測試應用

艾克賽普 電池芯充放電測試系統解決方案17011另內建自放電(Self-discharge)測試模式，可在EDLC全充電狀態進行特定時間的充放電測試，此模式啟動時系統將切斷量測網絡，提供理想的開路狀態，全程僅量測起始電位(V1)與終止電位(V2)，并由軟件自動計算電位差(ΔV)。

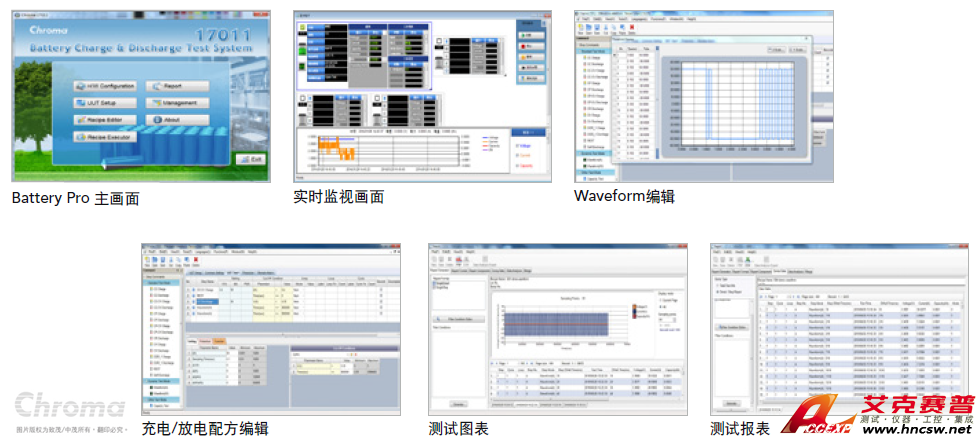

  圖形化軟件操作接口

艾克賽普 電池芯充放電測試系統解決方案17011是由計算機軟件控制，具備儲能產品測試的多樣化要求功能，滿足高度安全和穩定性，友善的操作接口便于用戶快速進行設定與測試。

• 繁中 / 簡中 / 英文多語系接口
• 顯示實時多信道待測物狀態
• 安全管理：設置用戶訪問權限以確保安全操作
• 故障記錄跟蹤：獨立記錄每個信道的任何異常狀態，充電和放電保護將在檢測到異常情況時中止測試

配方編輯

• 500個充電/放電條件
• 設置雙層循環(Cycle &Loop)，每層999,999個循環
• 子配方功能：可呼叫已存在配方
• 測試步驟：CC / CV / CP / CC-CV / CP-CV / CR / Rest / Waveform / DCIR / C / DCR等
• 截止條件：時間 / 電流 / 容量 / 功率 / 變量等
• 邏輯運行：下一步 / 結束 / 跳轉 / 邏輯跳轉(If)

配方執行

• 操作模式：開始 / 停止 / 暫停 / 復歸 / 跳躍 /預約暫停/ 測試中修改配方
• 顯示接口：圖像顯示 / 表格顯示
• 實時監控畫面

統計報告

• 可自行定義報表格式，導出 PDF、CSV、XLS 文件格式
• 圖形報告分析功能：允許創建自定義報告，如循環壽命報告，Q-V報告，V / I / T時間報告等

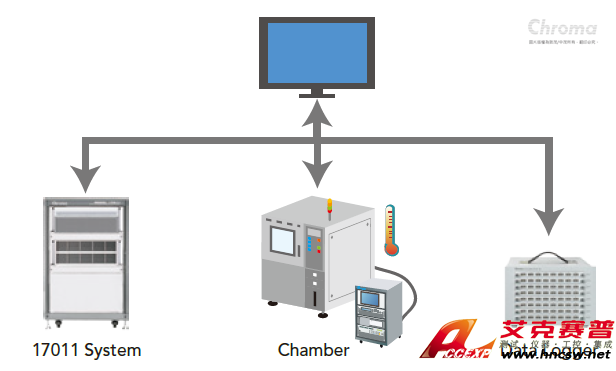

  系統整合

• 安全型恒溫恒濕箱，配合充放電測試做同步設定條件
• 數據記錄器，充放電過程中紀錄溫度，可自定義多組的溫度紀錄，其條件可轉成保護啟動或截止條件

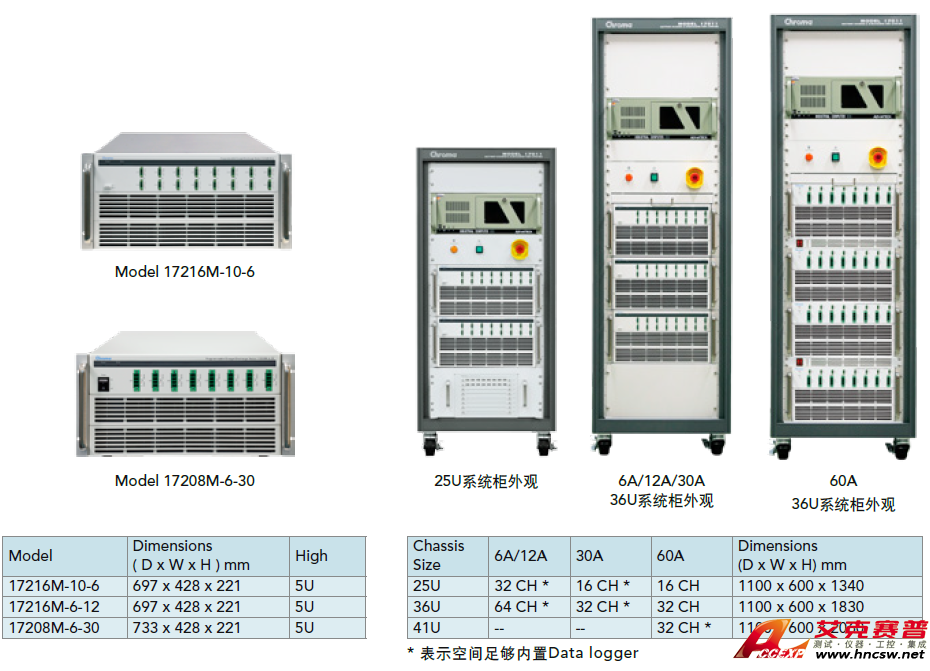

  外觀架構

線性電路機型

可獨立單機使用，占用空間小，適合少量測試置于桌面使用。測試通道數量多時可整合于標準19吋系統柜，依照用戶需求彈性系統配置，一臺PC最多可同時控制64個通道。

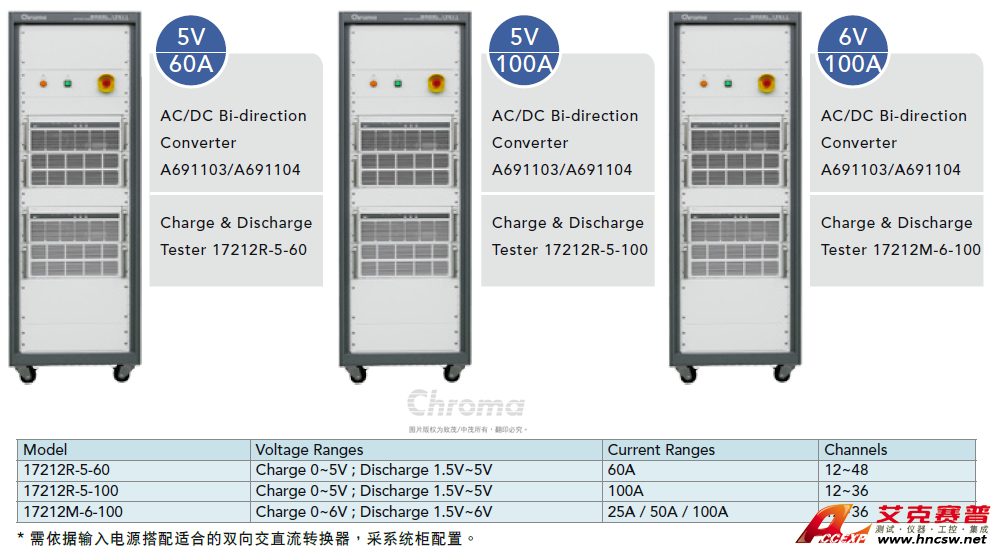

能源回收式機型

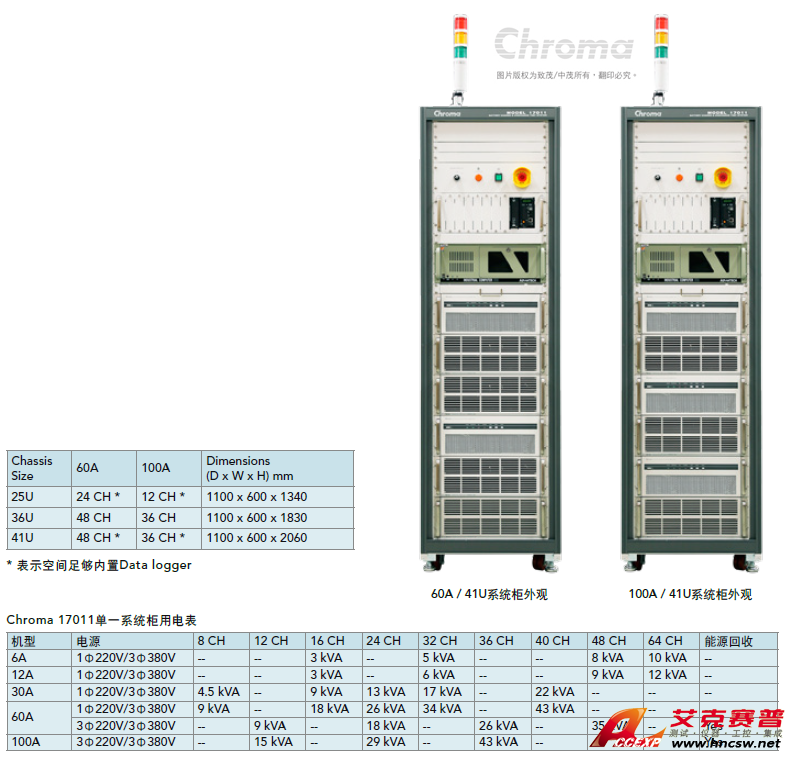

標準19吋系統整合使用，由充放電測試器與AC/DC雙向轉換器組成，依照用戶需求彈性系統配置，一臺PC最多可同時控制48個通道。
