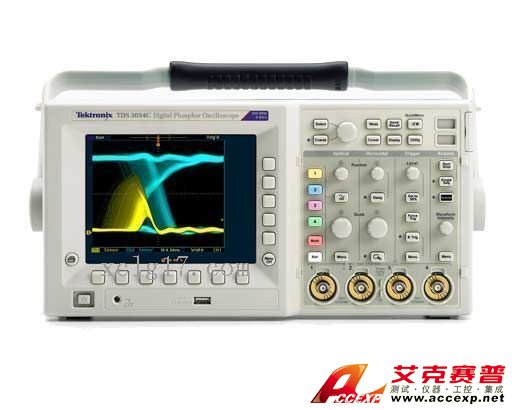

泰克TDS3054C數字熒光示波器
名稱：示波器
品牌：
型號：
簡介：泰克TDS3054C 4通道500MHz數字熒光示波器主要性能指標 100 MHz, 300 MHz 和500 MHz 帶寬 2 條或4 條通道 在所有通道上實現高達5 GS/s的實時采樣率 在所有通道上標配10 k 記錄長度 3,600 ...
申請服務
- 產品介紹
泰克TDS3054C 4通道500MHz數字熒光示波器主要性能指標
100 MHz, 300 MHz 和500 MHz 帶寬
2 條或4 條通道
在所有通道上實現高達5 GS/s的實時采樣率
在所有通道上標配10 k 記錄長度
3,600 wfms/s 連續波形捕獲速率
高級觸發套件
簡便易用功能
前面板USB 主機端口，簡便地存儲和傳送測量數據
25 種自動測量功能
標配FFT
多語言用戶界面
WaveAlert® 異常波形自動檢測
TekProbe® 接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位
便攜式設計
輕便的設計(僅7 磅/3.2 公斤)，容易攜帶
選配內置電池，在沒有供電電源的情況下最長可以工作三個小時
專用分析應用模塊
高級分析模塊
極限測試模塊
通信模板測試模塊
擴展視頻模塊
601 串行數字視頻模塊
應用
數字設計、調試和測試
視頻安裝和服務
電源設計
教育和培訓
通信模板測試
制造測試
通用工作臺測試
技術特性：
特點
TDS3000C 系列電氣特性
| TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
|---|---|---|---|---|---|---|
| 帶寬 | 100 MHz | 100 MHz | 300 MHz | 300 MHz | 500 MHz | 500 MHz |
| 計算得出的上升時間 (典型值) | 3.5 ns | 3.5 ns | 1.2 ns | 1.2 ns | 0.7 ns | 0.7 ns |
| 通道數量 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | 所有型號均包括 | |||||
| 每條通道上的采樣速率 | 1.25 GS/s | 1.25 GS/s | 2.5 GS/s | 2.5 GS/s | 5 GS/s | 5 GS/s |
| 最大記錄長度 | 10 k 樣點 | |||||
| 垂直分辨率 | 9 位 | |||||
| 垂直靈敏度, 1 MΩ | 1 mV/div to 10 V/div | |||||
| 垂直靈敏度, 50Ω | 1 mV/div to 1 V/div | |||||
| 輸入耦合 | AC, DC, GND | |||||
| 輸入阻抗 | 并聯13 pF 或50Ω 端子時1 MΩ | |||||
| DC 增益精度 | +2% | |||||
| 最大輸入電壓(1 MΩ) | 150 VRMS, 峰值≤ 400 V | |||||
| 最大輸入電壓(50Ω) | 5 VRMS, 峰值≤ 30 V | |||||
| 定位范圍 | + 5 div | |||||
| 帶寬極限 | 20 MHz | 20 MHz | 20 MHz, 150 MHz | 20 MHz, 150 MHz | 20 MHz, 150 MHz | 20 MHz, 150 MHz |
| 時基范圍 | 4 ns to 10 s | 4 ns to 10 s | 2 ns to 10 s | 2 ns to 10 s | 1 ns to 10 s | 1 ns to 10 s |
| 時基精度 | 在任意1 ms 時間間隔上± 20 ppm | |||||
| 輸入/ 輸出接口 | ||||||
| 以太網端口 | RJ-45 連接器, 支持10Base-T LAN | |||||
| USB 端口 | 前面板USB 2.0 主機端口，支持USB 閃存 | |||||
| GPIB 端口 | 全面的發話/ 接聽模式、設置和測量(TDS3GV 通信模塊選配) | |||||
| RS-232-C 端口 | DB-9 公頭連接器，全面的發話/ 接聽模式；控制所有模式、設置和測量波特率最高38,400(TDS3GV 通信模塊選配) | |||||
| VGA 視頻端口 | DB-15 母頭連接器，監視器輸出，在配有VGA 的大型監視器上直接顯示信息(TDS3GV 通信模塊選配) | |||||
| 外部觸發輸入 | BNC 連接器，輸入阻抗> 1 MΩ，并聯電流17 pF；最大輸入電壓150 VRMS | |||||
| 采集模式 | |
|---|---|
| DPO | 捕獲并顯示復合波形、隨機事件以 及實際信號行為中的細微模式。DPO能夠 實時顯示、存儲和分析信號的三維信息， 即振幅、時間和振幅在各期的分布。 |
| 峰值檢測 | 捕獲高頻和隨機毛刺?？梢圆东@窄至1ns 的毛刺。 |
| WaveAlert® | 在所有通道上監視輸入信號，并在出現任何與捕獲的正常波形相偏離的波形時向用戶示警。 |
| 采樣 | 僅限數據采樣。 |
| 平均值 | 平均計算2至512個(可選)捕獲的波形數據 |
| 包絡 | 在一次或多次捕獲信號上獲得的最大／最小值。 |
| 單一序列 | 使用單一序列(Single Sequence)按鈕，一次捕獲一個單次觸發的捕獲序列。 |
| 觸發系統 | |
|---|---|
| 主要觸發方式 | 自動觸發(支持40ms/格和更慢的滾動模式)、正常觸發、單一序列觸發。 |
| B 觸發 | 在時間或事件后觸發。 |
| 時間觸發范圍 | 13.2 ns to 50 s |
| 事件觸發范圍 | 1 至9,999,999 個事件。 |
| 觸發類型 | |
|---|---|
| 邊沿 | 常規式電平驅動觸發。任何通道上的正負斜率。耦合選擇：DC、噪聲抑制、高頻抑制、低頻抑制。 |
| 視頻 | 可以在NTSC、PAL、SECAM 所有行或單行、奇/ 偶或所有場上觸發。 |
| 擴展視頻 | 可以在廣播和非廣播(自定義)標準特定行及在模擬高清電視格式(1080i, 1080p，720p,480p)上觸發。要求TDS3VID 或TDS3SDI 應用模塊。 |
| 脈寬(或毛刺) | 可以在小于、大于、等于或不等于可選時限范圍內(39.6 ns- 50 s)的脈沖寬度上觸發。 |
| 欠幅脈沖 | 可以在穿過一個門限，但在再次穿過該門限前不能穿過第二個門限的脈沖上觸發。 |
| 轉換速率 | 可以在快于或慢于設定速率的脈沖邊沿速率上觸發?？梢允巧仙?、下降沿或二者兼有。 |
| 碼型 | 在特定時間為真或假時指定AND、OR、NAND、NOR。 |
| 狀態 | 任意邏輯狀態?？梢杂|發時鐘的上升沿或下降沿?？梢栽趦蓚€輸入(而不是4 個)的組合上使用邏輯觸發。 |
| 通信 | 為按照ANSI T1.102 標準進行的DS1/DS3 通信模板測試提供所需的隔離脈沖觸發功能。要求TDS3TMT應用模塊。 |
| 交替 | 按順序?qū)⒚織l活動通道作為觸發源。 |
| 測量系統 | |
|---|---|
| 光標 | 幅度，時間。 |
| 自動波形測量 | - 顯示四種任意組合的波形測量值?；蚴褂脺y量快照功能顯示所有測量數據。測量項目包括：周期、頻率、+寬度、-寬度、上升時間、下降時間、+占空比、- 占空比、+ 過沖、- 過沖、高、低、最大值、最小值、峰-峰、振幅、平均、平均周期、均方根、周期均方根、突發脈沖串寬度、延遲、相位、面積(Area)*1 、周期面積(Cycle Area)*1 |
| 測量統計 | 平均值，最小值，最大值，標準偏差。要求TDS3AAM 應用模塊。 |
| 門限 | 用戶自定義自動測量門限，可以使用百分比或電壓設置。 |
| 選通 | 可以使用屏幕或垂直光標隔離采集內部發生的特定事件，進行測量。 |
| 波形數學運算 | |
|---|---|
| 代數運算 | 加, 減, 乘, 除波形。 |
| FFT | 頻譜幅度。把FFT 垂直標度設置成線性RMS或dBV RMS，把FFT窗口設置成Rectangular、Hamming、Hanning或Blackman-Harris。 |
| 高級數學運算*1 |
積分、微分、定義廣泛的代數表達式，包括模擬波形、數學函數、標量、最多兩個用戶可調節變量及參數測量結果。 例：(Intg (Ch1 － Mean(Ch1)) x 1.414 x VAR1)。 |
| 波形處理 | |
|---|---|
| 自動設置 | 在垂直、水平和觸發系統上單鍵自動設置所有通道，支持撤銷自動設置功能。 |
| 偏移校正 | 可以用手控方式輸入通道間的偏移校正值(± 10ns)，以獲得較好的定時測量值和更精確的數學波形。 |
| 顯示特點 | |
|---|---|
| 顯示器類型 | 6.5 英寸(165.1 mm)液晶TFT 彩色顯示器。 |
| 顯示器分辨率 | 640像素水平x 480像素垂直(VGA)。 |
| 內插 | Sin(x)/x |
| 波形樣式 | 點、向量、可變余輝、無窮大余輝。 |
| 標線 | 全標、網格、交叉線、幀、NTSC、PAL、SECAM和示波(100％和75％彩條矢量)要求選項TDS3VID 和TDS3SDI 視頻應用模塊。 |
| 格式 | YT、XY 和門控XYZ(帶Z 軸空白顯示的XY 僅在4 通道儀器上提供)。 |
| 電源 | |
|---|---|
| AC 供電電源 | |
| 電源電壓 | 100 VRMS- 240 VRMS ±10%。 |
| 電源頻率 |
100 V-120 V 時45 Hz -440 Hz; 120 V - 240 V時45 Hz - 66 Hz。 |
| 能耗 | 最大75 W。 |
| 電源供電 | 要求TDS3BATC可充電鋰電池 |
| 典型工作時間 | 3 小時 |
| 環境與安全 | ||
|---|---|---|
| 工作 | 非工作 | |
| 溫度 | 0 ºC to +50 ºC | -40 ºC to +71 ºC |
| 濕度 |
工作和非工作濕度：小于等于+30℃時相對濕度最高95％； 工作和非工作濕度：小于等于+50℃時相對濕度最高45％。 |
|
| 高度 | 3,000 米 | 15,000 米 |
| 電磁兼容性 | 滿足或超過EN55011A 類輻射和傳導放射標準；EN6100-3-2 AC 電力線諧波輻射；EN6100-3-3 電壓變化、波動和閃爍；FCC 47CFR、第15 部分、B 分段A 類設備；澳大利亞EMC 大綱規定。 | |
| 安全 | UL61010B-1, CSA1010.1, IEC61010-1, EN61010-1 | |
| 物理特點 | ||
|---|---|---|
| 儀器 | ||
| 外觀尺寸 | 毫米 | 英寸 |
| 寬度 | 375.0 | 14.8 |
| 高度 | 176.0 | 6.9 |
| 厚度 | 149.0 | 5.9 |
| 重量 | 公斤 | 磅 |
| 儀器凈重 | 3.2 | 7.0 |
| 裝上電池 | 4.5 | 9.8 |
| 儀器發貨 | ||
| 包裝外觀尺寸 | 毫米 | 英寸 |
| 寬度 | 502.0 | 19.8 |
| 高度 | 375.0 | 14.8 |
| 厚度 | 369.0 | 14.5 |
| 機架安裝(RM3000) | ||
| 外觀尺寸 | 毫米 | 英寸 |
| 寬度 | 484.0 | 19.0 |
| 高度 | 178.0 | 7.0 |
| 厚度 | 152.0 | 6.0 |
