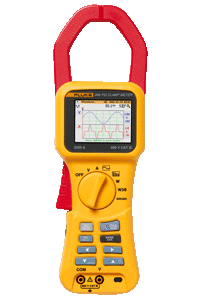

Fluke 345 電能質量鉗型表
名稱：電能質量測試儀
品牌：
型號：
簡介：Fluke 345 電能質量鉗型表，F(xiàn)luke 345 電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。 Fluke 345 電能質量鉗型表的產品特征如下： 交流/直流電流：無需切斷電路即可...
- 產品介紹
Fluke 345 電能質量鉗型表，F(xiàn)luke 345 電能質量鉗型表全面融合了電能分析儀、電能質量記錄儀以及鉗型表的強大功能，是監測電力負載的理想工具。
Fluke 345 電能質量鉗型表的產品特征如下：
交流/直流電流：無需切斷電路即可測量交流電流（最高 1400 A）和直流電流（最高 2000 A）
數據記錄：可對任何電能質量參數（包括諧波）進行幾分鐘甚至一個多月的記錄，從而發現間歇性故障
檢驗電池：直接測量電池和直流系統的直流波動 (%)
三相電能：內置平衡負載功能
查看圖形和生成報告：將電能分析儀與隨附電能記錄軟件配合使用
排除諧波故障：以數字或圖形形式分析和記錄諧波
涌入電流：捕獲和分析令人討厭的電流波動（3 秒至 300 秒）
符合最高安全標準：600 V CAT IV 電能分析儀可以用在進線口處
在信噪環境下準確測量：由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能進行準確的測量
簡單易用：用于顯示波形和趨勢的寬大背光顯示屏，方便確認電能測方式儀設置
Fluke 345 電能質量鉗型表詳細技術指標如下表所示：
Fluke 345 電能質量鉗型表的產品特征如下：
交流/直流電流：無需切斷電路即可測量交流電流（最高 1400 A）和直流電流（最高 2000 A）
數據記錄：可對任何電能質量參數（包括諧波）進行幾分鐘甚至一個多月的記錄，從而發現間歇性故障
檢驗電池：直接測量電池和直流系統的直流波動 (%)
三相電能：內置平衡負載功能
查看圖形和生成報告：將電能分析儀與隨附電能記錄軟件配合使用
排除諧波故障：以數字或圖形形式分析和記錄諧波
涌入電流：捕獲和分析令人討厭的電流波動（3 秒至 300 秒）
符合最高安全標準：600 V CAT IV 電能分析儀可以用在進線口處
在信噪環境下準確測量：由于配備低通濾波器，即使電力負載中存在失真波形，鉗型表也能進行準確的測量
簡單易用：用于顯示波形和趨勢的寬大背光顯示屏，方便確認電能測方式儀設置
Fluke 345 電能質量鉗型表詳細技術指標如下表所示：
| 顯示 | ||
| 彩色透視型液晶顯示屏，320 x 240 像素（70 毫米對角線），2 級背光 | ||
| 電源 | ||
| 電池類型：1.5 V AA 堿性電池，MN 1500 或 IEC LR6 x 6 | ||
| 電池壽命（典型） | > 10 小時（全開背光） | |
| > 12 小時（有限背光） | ||
| 交流電轉接盒 BE345 | 輸入 | 110/230 V 50/60 Hz |
| 輸出 | 15 V dc，300 mA | |
| 環境條件（僅限室內使用） | ||
| 參考條件 | 所有準確度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的環境中測得的 | |
| 操作溫度 | 0°C 至 50°C（32°F 至 122°F） | |
| 電流的溫度系數 | ≤ ± 0.15 % 讀數/°C | |
| 電壓的溫度系數 | ≤ ± 0.15 % 讀數/°C | |
| 最高相對濕度 | 溫度不超過 31°C (87°F) 時為 80 %，40°C (104°F) 時線性減小到 50 % | |
| 最高操作海拔高度 | 2000 m | |
| 電氣安全 | ||
| IEC 61010-1 600 V CAT IV，雙重或增強型絕緣，2 級污染防護 | ||
| 防護等級 IP40；EN60529 | ||
| 最高安全工作電壓 | 電流測量 | 非絕緣導體和接地線之間：600 V ac rms 或 dc |
| 電壓測量 | 輸入端子和接地線之間：600 V ac rms 或 dc；勵磁相位電壓之間（三角型電源配置） 825 V | |
| EMC | ||
| 幅射 | IEC/EN 61326-1:1997 A 類 | |
| 電磁防干擾 | IEC/EN 61326-1:1997 附錄 C，性能標準 B | |
| 機械技術指標 | ||
| 尺寸（長 x 寬 x 高） | 300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸） | |
| 重量（包括電池） | 820 克/1.8 磅 | |
| 鉗口 | 60 毫米 | |
| 鉗口容量 | 58 毫米（直徑） | |
| 清潔 | 可以使用浸有異丙醇的軟布清洗設備。 請勿使用研磨劑或其他溶劑。 | |
| 電氣數據 | ||
| 電流測量 (dc, dc rms, ac rms) | ||
| 量程 | 0 至 2000 A dc 或 1400 ac rms | |
| 自動量程調整功能 | 40 A / 400 A / 2000 A | |
| 分辨率 | 10 mA（40 A 量程） | |
| 100 mA（400 A 量程） | ||
| 1 A（2000 A 量程） | ||
| 準確度：dc 和 dc rms | I > 10 A： | ± 1.5 % 讀數 ± 5 位數字 |
| I < 10 A： | ± 0.2 A | |
| 準確度：AVG | I > 10 A： | ± 3 % 讀數 ± 5 位數字 |
| I < 10 A： | ± 0.5 A | |
| 準確度：Pk | I > 10 A： | ± 5 % 讀數 ± 5 位數字 |
| I < 10 A： | ± 0.5 A | |
| 準確度：AHr | I > 10 A： | ± 2 % 讀數 ± 5 位數字 |
| I < 10 A： | ± 0.5 AHr | |
| 準確度：CF（峰值系數） | 1.1 ≤ CF < 3： | ± 3 % 讀數 ± 5 位數字 |
| 3 ≤ CF < 5： | ± 5 % 讀數 ± 5 位數字 | |
| 分辨率： | 0.01 | |
| 準確度：RPL（波動） | 2 % ≤ RPL < 100 %： | ± 3 % 讀數 ± 5 位數字 |
| 100 % ≤ RPL < 600 %： | ± 5 % 讀數 ± 5 位數字 | |
| 分辨率： | 0.10% | |
| Idc > 5 A，Iac > 2 A | ||
| 電壓測量 (dc, dc rms, ac rms) | ||
| 量程 | 0 至 825 V dc 或 ac rms | |
| 自動量程調整功能 | 4 V / 40 V / 400 V / 750 V | |
| 分辨率 | 1 mV（4 V 量程） | |
| 10 mV（40 V 量程） | ||
| 100 mV（400 V 量程） | ||
| 1 V（750 V 量程） | ||
| 準確度：dc 和 dc rms | V > 1 V： | ± 1 % 讀數 ± 5 位數字 |
| V < 1 V： | ± 0.02 V | |
| 準確度：AVG | V > 1 V： | ± 3 % 讀數 ± 5 位數字 |
| V < 1 V： | ± 0.03 V | |
| 準確度：Pk | V > 1 V： | ± 5 % 讀數 ± 5 位數字 |
| V < 1 V： | ± 0.03 V | |
| 準確度：CF（峰值系數） | 1.1 ≤ CF < 3： | ± 3 % 讀數 ± 5 位數字 |
| 3 ≤ CF < 5： | ± 5 % 讀數 ± 5 位數字 | |
| 分辨率： | 0.01 | |
| 準確度：RPL（波動） | 2 % ≤ RPL < 100 %： | ± 3 % 讀數 ± 5 位數字 |
| 100 % ≤ RPL < 600 %： | ± 5 % 讀數 ± 5 位數字 | |
| 分辨率： | 0.10% | |
| Vdc > 0.5 V，Vac > 0.2 V | ||
| 均為直流測量，15 Hz 至 1 kHz | ||
| 最大過載 1,000 V rms | ||
| 電壓 rms 是真有效值測量 (ac + dc) | ||
| 諧波 | ||
| THD（總諧波失真） | 1 % ≤ THD < 100 %： | ± 3 % 讀數 ± 5 位數字 |
| 100 % ≤ THD < 600 %： | ± 5 % 讀數 ± 5 位數字 | |
| 分辨率： | 0.10% | |
| DF（失真系數） | 1 % ≤ DF < 100 %： | ± 3 % 讀數 ± 5 位數字 |
| 分辨率： | 0.10% | |
| H02 ≤ Vharm < H13： | ± 5 % ± 2 位數字 | |
| H13 ≤ Vharm ≤ H30： | ± 10 % ± 2 位數字 | |
| 所有測量最多達第 30 個諧波（第 40 個諧波適用于 15 Hz 至 22 Hz） | ||
| 基波頻率范圍：F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz | ||
| Vacrms > 1V | ||
| 功率測量（單相和三相）(dc, dc rms, ac rms) | ||
| 量程 | 0 至 1650 kW dc 或 1200 kW ac | |
| 自動量程調整功能 | 4 kW，40 kW，400 kW，1650 kW | |
| 分辨率 | 1 W（4 kW 量程） | |
| 10 W（40 kW 量程） | ||
| 100 W（400 kW 量程） | ||
| 1 kW（1200 kW 量程） | ||
| 準確度 | 2.5 % 讀數 ± 5 位數字 | |
| W1Ø < 2 kW ± 0.08 kW | ||
| W3Ø < 4 kW ± 0.25 kW | ||
| VA 測量（單相和三相）(dc, dc rms, ac rms) | ||
| 量程 | 0 至 1650 kVA dc 或 1200 kVA ac | |
| 自動量程調整功能 | 4 kVA，40 kVA，400 kVA，1650 kVA | |
| 分辨率 | 1 VA（4 kVA 量程） | |
| 10 VA（40 kVA 量程） | ||
| 100 VA（400 kVA 量程） | ||
| 1 kVA（1200 kVA 量程） | ||
| 準確度 | VA > 2 kVA： | 2.5 % 讀數 ± 5 位數字 |
| VA < 2 kVA： | ± 0.08 kVA | |
| VAR 測量（單相和三相） | ||
| 量程 | 0 至 1250 kVAR | |
| 自動量程調整功能 | 4 kVAR，40 kVAR，400 kVAR，1200 kVAR | |
| 分辨率 | 1 VAR（4 kVAR 量程） | |
| 10 VAR（40 kVAR 量程） | ||
| 100 VAR（400 kVAR 量程） | ||
| 1 kVAR（1200 kVAR 量程） | ||
| 準確度 | VAR > 4 kVAR： | ± 2.5 % 讀數 ± 5 位數字 |
| VAR < 4 kVAR： | ± 0.25 kVAR | |
| 功率系數范圍 | 0.3 < PF < 0.99 | |
| 功率系數（單相和三相） | ||
| 量程 | 0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性）） | |
| 分辨率 | 0.001 | |
| 準確度 | ± 3° | |
| 頻率范圍 | 15 Hz 至 1 kHz | |
| 偏移功率系數（單相和三相） | ||
| 量程 | 0.3（電容性）至 1.0 和 1.0 至 0.3（感應性）（72.5°（電容性）至 0° 和 0° 至 72.5°（感應性）） | |
| 分辨率 | 0.001 | |
| 準確度 | ± 3° | |
| 頻率范圍 | 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz | |
| 千瓦小時 (kWHr) | ||
| 量程 | 40,000 kWHr | |
| 自動量程調整功能 | 4 kWHr，40 kWHr，400 kWHr，4,000 kWHr，40,000 kWHr | |
| 分辨率 | 1 WHr（4 kWHr 量程） | |
| 10 WHr（40 kWHr 量程） | ||
| 100 WHr（400 kWHr 量程） | ||
| 1 kWHr（4,000 kWHr 量程） | ||
| 10 kWHr（40,000 kWHr 量程） | ||
| 準確度 | kWHr > 2 kWHr： | ± 3 % ± 5 位數字 |
| kWHr < 2 kWHr： | ± 0.08 kWHr | |
| 所有功率/VA/VAR/PF 測量 | 頻率范圍： | 直流，15 Hz 至 1 kHz |
| 電流范圍： | 10 A 至 1400 A rms | |
| 電壓范圍： | 1 V 至 825 V rms | |
| 最大輸入： | 825 V rms/1400 A rms | |
| 最大過載： | 1000 V rms/10,000 A；均為直流測量，15 Hz 至 1 kHz。 最大過載 10,000 A 或真有效值 x 頻率 < 400,000 | |
| 頻率測量（電流或電壓源） | ||
| 量程 | 15 Hz 至 1 kHz | |
| 分辨率 | 0.1 Hz | |
| 準確度 | 15 至 22 Hz ± 0.5 % 讀數 | |
| 40 至 70 Hz ± 0.5 % 讀數 | ||
| 15 至 1000 Hz ± 1 % 讀數 | ||
| 電流范圍 | 10 A 至 1400 A rms | |
| 電壓范圍 | 1 V 至 825 V rms | |
| 范圍功能 | ||
| 電流測量 | 量程： | 10 A / 20 A / 40 A / 100 A / 200 A / 400 A / 1000 A / 2000 A |
| 分辨率： | 1 A（40 A 量程） | |
| 10 A（400 A 量程） | ||
| 50 A（2000 A 量程） | ||
| 準確度： | ± 3 % 讀數 ± 1 像素 | |
| 最大過載： | 10,000 A | |
| 電壓測量 | 量程： | 4 V / 10 V / 20 V / 40 V / 100 V / 200 V / 400 V / 1000 V |
| 分辨率： | 100 mV（4 V 量程） | |
| 1 V（40 V 量程） | ||
| 10 V（400 V 量程） | ||
| 31.25 V（1000 V 量程） | ||
| 準確度： | ± 2 % 讀數 ± 1 像素 | |
| 最大過載： | 1000 V rms | |
| 頻率范圍： | 直流，15 Hz 至 600 kHz | |
| 時基 | 2.5 ms，5 ms，10 ms，25 ms，50 ms/div | |
| 刷新率 | 0.5 秒 | |
| 最高采樣率 | 15.625 kHz | |
| 涌入電流功能 | ||
| 量程 | 40 A、400 A 和 2000 A | |
| 分辨率 | 10 mA（40 A 量程） | |
| 100 mA（400 A 量程） | ||
| 1 A（2000 A 量程） | ||
| 準確度 | I > 10 A： | ± 5 % 讀數 ± 1 像素 |
| I < 10 A： | ± 0.5 A | |
| 均為直流測量，15 Hz 至 1 kHz | ||
| 最大過載 | 最大過載 10,000 A 或真有效值 x 頻率 < 400,000 | |
| 電流 rms 為真有效值測量 (ac + dc) | ||
| 捕獲時間 | 1 s、3 s、10 s、30 s、100 s 和 300 s | |
| 最高采樣率 | 15.625 kHz | |
| 接口 | ||
| 連接 PC 的 USB 接口 | ||
| 用于下載、分析和報告的電能記錄軟件 | ||
| 用于安裝新固件版本的 345 升級實用程序 | ||
| 記錄存儲器 | ||
| 記錄區域 | 三個區域，可以單獨使用或合并成一個較大區域 | |
| 平均周期 | 1 s、2 s、5 s、10 s、30 s、1 min、5 min、10 min 、15 min 和自定義 | |
